Что такое группа безопасности для электрического котла отопления и зачем она нужна

Безопасность — одно из главных требований к котлам и системам отопления, вне зависимости от применяемого теплоносителя, конструкции и исполнения. Для предупреждения аварий применяют защитные устройства и оборудование. Что такое группа безопасности котла и для чего она нужна, расскажут эксперты компании «Невский».

Конструкция группы безопасности

Группа безопасности представляет собой три устройства на общем коллекторе с одним штуцером и тремя отдельными отводами. В состав входят следующие элементы:

• Автоматический воздухоотводчик. Устройство представляет собой клапан с камерой, разделенный поплавком, который открывается при заполнении воздухом и снижении уровня теплоносителя.
• Клапан сброса давления. Устройство состоит из пружины, связанной с ней заслонки и корпуса с выпускным отверстием. Пружина прижимает заслонку с заданным усилием, при увлечении давления, чувствительный элемент сдвигается и выпускает теплоноситель. При уменьшении давления до приемлемого значений заслонка занимает нормальное положение.
• Манометр. Прибор служит для контроля давления, что позволяет выявлять утечки, остановку циркуляции теплоносителя, повышение давления.

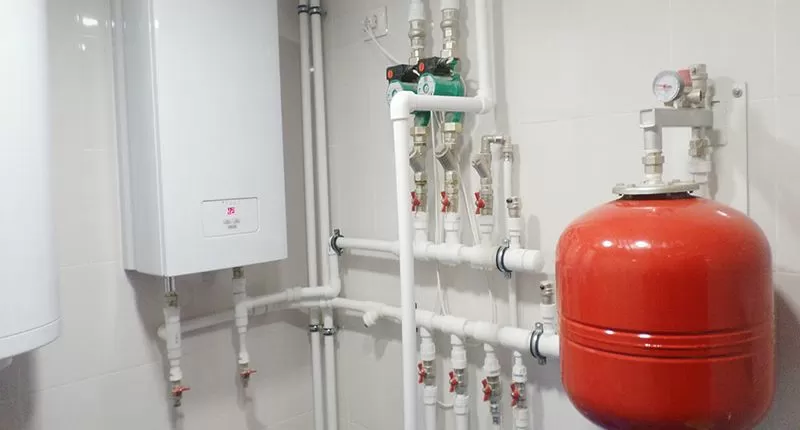

Группы безопасности котлов в системе отопления устанавливают в самой высокой точке подающей магистрали, как можно ближе к агрегату. Установка крана между устройством и тепловым оборудованием запрещается нормативами безопасности.

Всегда ли нужна группа безопасности котла

Согласно требованиям СНИП, установка группы безопасности с предохранительным клапаном обязательна.

Подавляющее большинство систем автономного отопления закрытые, то есть герметичные. Теплоноситель циркулирует по контуру «котел — прямой трубопровод — отопительные приборы — обратный трубопровод — котел» под давлением, создаваемым циркуляционным насосом.

При этом существуют риски образования воздушных пробок и остановки циркуляции, повышения давления при температурном расширении или закипании теплоносителя и связанных с этим повреждений котла, труб, радиаторов и других элементов системы отопления.

Для компенсации увеличения объема и удаления воздуха применяют расширительные баки и краны Маевского, для контроля температуры теплоносителя — термостаты и датчики. Однако, этого не всегда достаточно. В ряде случаев расширительные емкости не в состоянии погасить скачки давления. Датчики температуры и схемы автоматического отключения при перегреве также могут не сработать.

Критичное повышение давления может привести к взрыву резервуара котла и тяжелым последствиям.

Итак, группа безопасности котла в системе отопления нужна для повышения надежности защиты от серьезных аварий. Устройство:

• Позволяет визуально контролировать давление.
• Автоматически выпускать скопившийся в системе воздух или газы.
• Сбрасывать давление при достижении им недопустимого значения.

Ряд моделей групп безопасности оснащены аварийным клапаном с возможностью сброса теплоносителя вручную, таким образом можно уменьшить давление до того, как его величина станет критичной.

Устройство обязательно испытывают в процессе пуско-наладки. Аварийный клапан должен срабатывать при заданном программой ПНР давлении.

Группы безопасности подбирают по номинальной температуре теплоносителя (тепловой мощности котла), давлению срабатывания сбросного клапана, совместимости с теплоносителем, материалу (латунь, бронза, нержавеющая сталь, термостойкие полимеры).
