Подпитка системы отопления: зачем она нужна и как ее правильно сделать

В процессе эксплуатации систем отопления объем теплоносителя с течением времени уменьшается. Это приводит к образованию воздушных пробок, усилению коррозии труб и радиаторов, увеличивает риски перегрева и выхода автоматики котла из строя. В этой статье рассказываем, каким образом поддерживать объем теплоносителя на нужном уровне и как сделать подпитку системы отопления.

Для чего нужна подпитка системы отопления

Снижение объема теплоносителя в системах отопления происходит неизбежно, независимо от типа, применяемого оборудования и конфигурации. Причинами этого могут быть:

• аварийные сбросы при повышении давления;
• ручное и автоматическое удаление воздуха из системы;
• образование отложений на внутренних стенках труб и радиаторов;
• утечки через микротрещины.

В небольших системах потери объема теплоносителя за сезон не критичны и восполняются во время поведения технического обслуживания. В разветвленном отоплении больших объектов, нескольких зданий и сооружений для нормального функционирования системы отопления в холодный сезон организуют подпиточную систему.

Как выполнить подпитку

Самый простой способ организовать подпитку отопления — врезка в обратную магистраль отопления отвода, соединенного с водопроводом или резервуаром с теплоносителем. На подпиточном трубопроводе располагают отсекающий кран, сливное устройство, обратный клапан и фильтр.

Необходимость долива теплоносителя в такой схеме определяют по увеличению подачи и напора циркуляционного насоса, наличию воздуха в трубах, частому срабатыванию защиты от перегрева или уменьшению давления.

Для восполнения объема теплопередающей жидкости открывают отсекающий кран. Вода или другой теплоноситель поступает до тех пор, пока не начнет переливаться через сливное устройство. Обратный клапан исключает попадание теплоносителя в водопроводную систему при открытом отсекающем кране, когда давление там ниже, чем в отоплении. Фильтр необходим для очистки воды от примесей.

Такие схемы имеют ряд недостатков, например, за уровнем теплоносителя необходимо постоянно следить, подпитка осуществляется при непосредственном участии человека. Область применения схем — небольшие системы отопления частных домов или небольших объектов.

Чаше всего в автономных системах применяют автоматическую подпитку системы отопления. Схема выполнена в виде единого узла и включает:

• Фильтр для удаления примесей. Устройство оснащено двумя манометрами на входе и выходе для контроля загрязнения.
• Обратный клапан. Устройство необходимо для исключения тока теплоносителя в водопроводную сеть.
• Клапан подпитки системы отопления. Устройство открывает ток водопроводной воды в систему отопления при снижении давления теплоносителя и перекрывает его при достижении номинального значения давления.

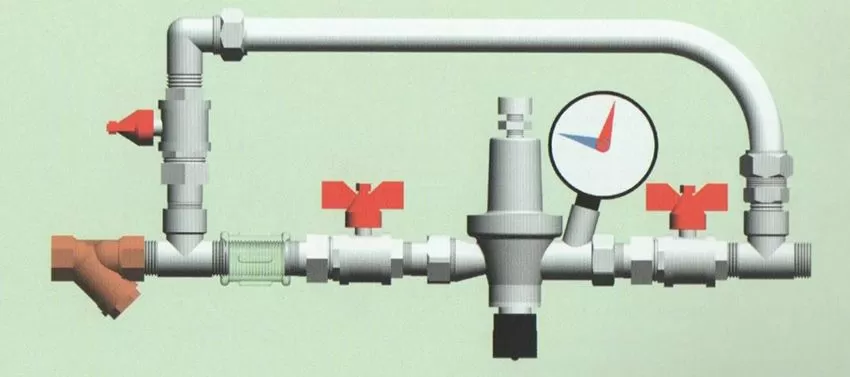

Узел устанавливают в отвод обратной магистрали. Для обслуживания и ремонта устройства без остановки отопления параллельно подключают байпасную трубу с запорным краном, на которую переключают циркуляцию при выполнении ТО.

Схема подпитки также оснащается манометром для контроля давления. Выпускают клапаны автоматической подпитки системы отопления, совмещенные с устройствами для предотвращения обратного тока. Порог срабатывания можно регулировать в зависимости от номинального давления в системе.

Как работает автоматическая подпитка системы отопления

Уменьшение объема теплоносителя вызывает снижение давления в системе отопления. При достижении значения срабатывания, подпиточный клапан открывается, в систему отопления начинает поступать вода. При нормализации давления устройство закрывается.

Такие схемы подпитки работают без участия человека, восполнение объема осуществляется автоматически. При недостаточном давлении в водопроводных системах перед узлом устанавливают насос. Агрегат автоматически включается при срабатывании подпиточного клапана. Существуют также схемы обвязки, где насос может работать как агрегат аварийного водоснабжения, когда подпитка не требуется. В централизованных сетях применяются сложные схемы подпитки системы теплоснабжения с несколькими насосами.

При использовании автоматической подпитки циркуляционные агрегаты устанавливают на постоянное давление, в противном случае при снижении объема теплоносителя агрегаты будут компенсировать падение давления увеличением напора.
