Защита электрокотлов от перегрузок

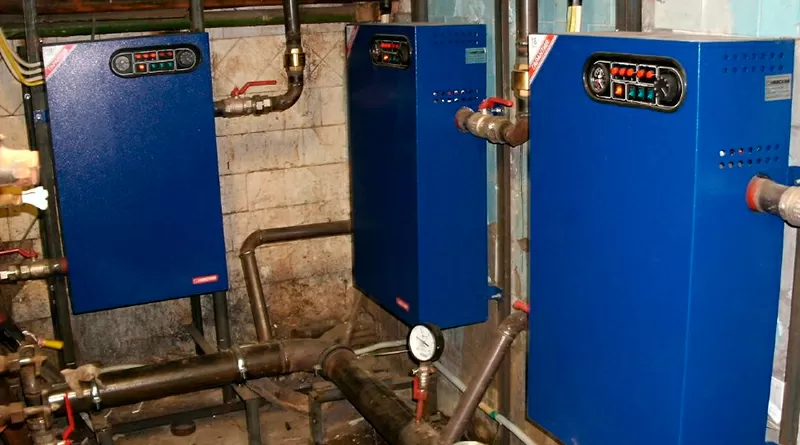

Безопасность — одно из главных преимуществ электрических котлов. В отличие от газового, жидко- и твердотопливного оборудования, электрические агрегаты не требуют дорогих и сложных систем защиты. Согласно нормам «Правил устройства и безопасной эксплуатации электрических котлов и электрокотельных» (ПУЭ), котлы необходимо защищать от коротких замыканий, перегрузок, скачков напряжения, других аварийных и некорректных режимов работы. Рассмотрим подробнее защиту электрокотлов от токовой перегрузки.

Что такое перегрузка по току и чем она грозит

Перегрузка — длительное превышение величины рабочего тока. Работа в таком режиме ведет к избыточному нагреву токоведущих частей, что существенно сокращает срок службы изоляции, нагревательных элементов и может привести к короткому замыканию и пожару.

Наиболее часто встречающаяся причина перегрузок котла отопления — частичный пробой ТЭНа или утечка на ноль или землю в цепи нагревательных элементов. При этом автоматический выключатель с электромагнитным расцепителем не срабатывают, потребляемая котлом электрическая мощность значительно возрастает, провода и разъемы сильно нагреваются и оплавляются.

Как защитить котел отопления от перегрузки

Для защиты электрических котлов обычно не применяются тепловые реле, для этой цели используют автоматы с тепловым и электромагнитным расцепителем. Для защиты от сверхтоков при замыкании на землю или корпус используют УЗО или дифавтоматы.

Рассмотрим подробнее два типа расцепителей, которыми комплектуют автоматические выключатели для защиты тепловых агрегатов на электрической энергии:

• Электромагнитный. Устройство реагирует на многократные превышения тока и срабатывает практически мгновенно. Назначение элемента — защита от коротких замыканий.
• Тепловой. Расцепитель реагирует на тепловое действие тока, превышающего номинальный, и срабатывает с выдержкой времени. Устройство предназначено для защиты от перегрузок.

Величину тока отключения, выдержку времени срабатывания электроаппарата для защиты от перегрузок подбирают по время-токовой характеристике. Автоматический выключатель не должен срабатывать при незначительных и кратковременных превышениях тока. Он должен обеспечивать аварийное отключение при перегрузках, которые могут повредить тепловое оборудование.

При выборе необходимо учесть, что при пуске мощных ТЭНов возникают переходные процессы, которые характеризует кратковременное падение напряжения и увеличение тока. Для исключения ложных срабатываний и защиты котлов от перегрузки выбирают автоматы категории B или D в зависимости от мощности.

Для предохранения от перегрузок, связанных с утечками тока, применяют УЗО (устройства защитного отключения). Они обеспечивают отключения по дифференциальному току, который возникает при утечке на корпус или землю.

Для бытовых котлов отопления, размещенных во влажных помещениях, выбирают устройства с током отсечки 10 мА, для универсальных и промышленных тепловых агрегатов — согласно требованиям ПУЭ.

Предпочтительный класс УЗО для котельных — АС. Устройства реагируют на синусоидальный и пульсирующий ток. Последний может возникать при работе циркуляционных насосов, которые относятся к нелинейной нагрузке.

Защита от перегрузки — обязательное требование эксплуатации котлов. Без автоматического выключателя и УЗО с рекомендуемыми производителем параметрами эксплуатация тепловых агрегатов строго запрещена.
