Электрический котел 35 кВт Универсал Про

115 900 ₽

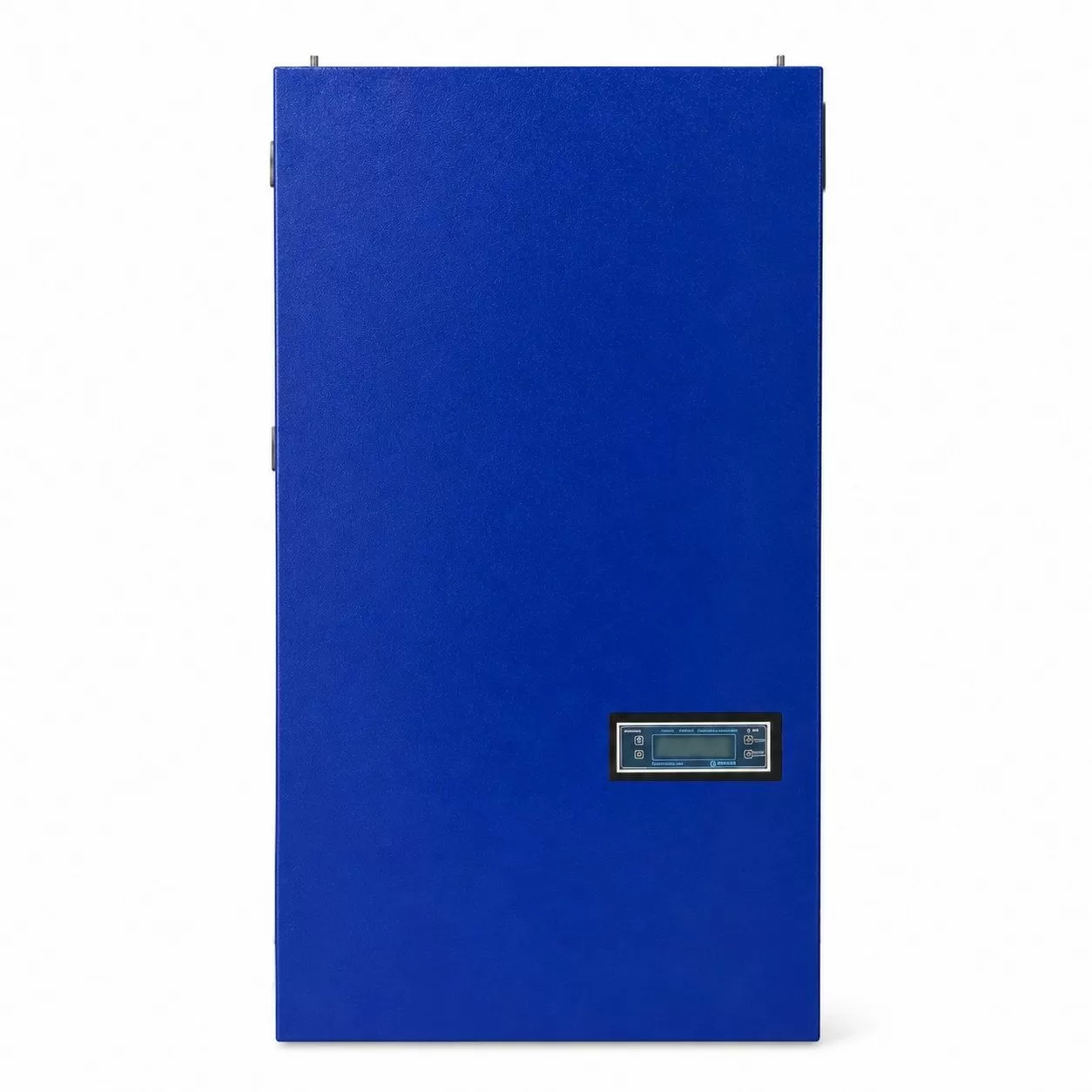

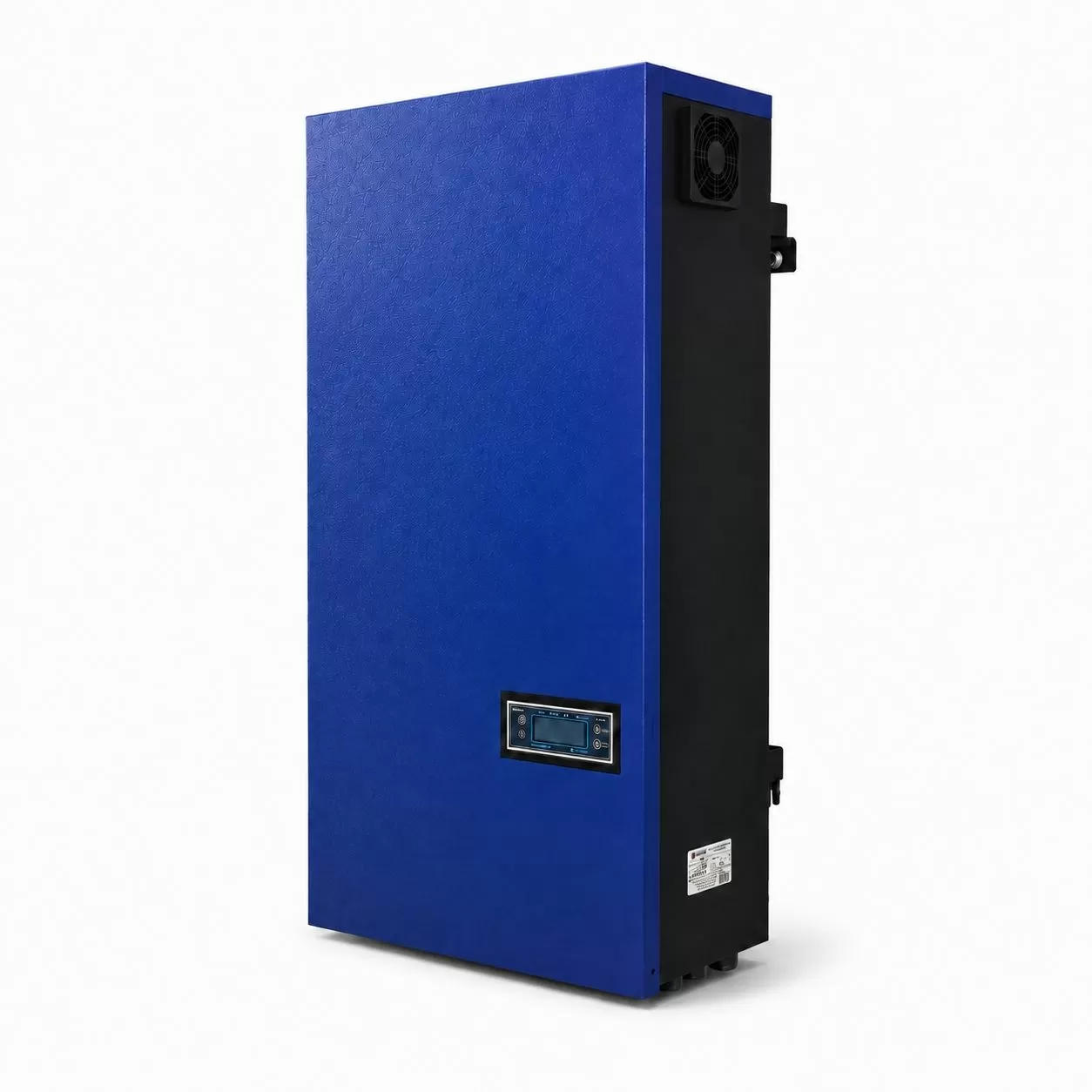

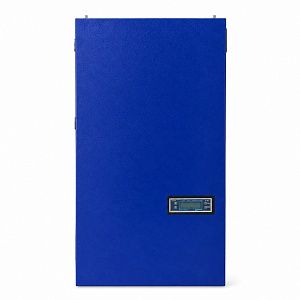

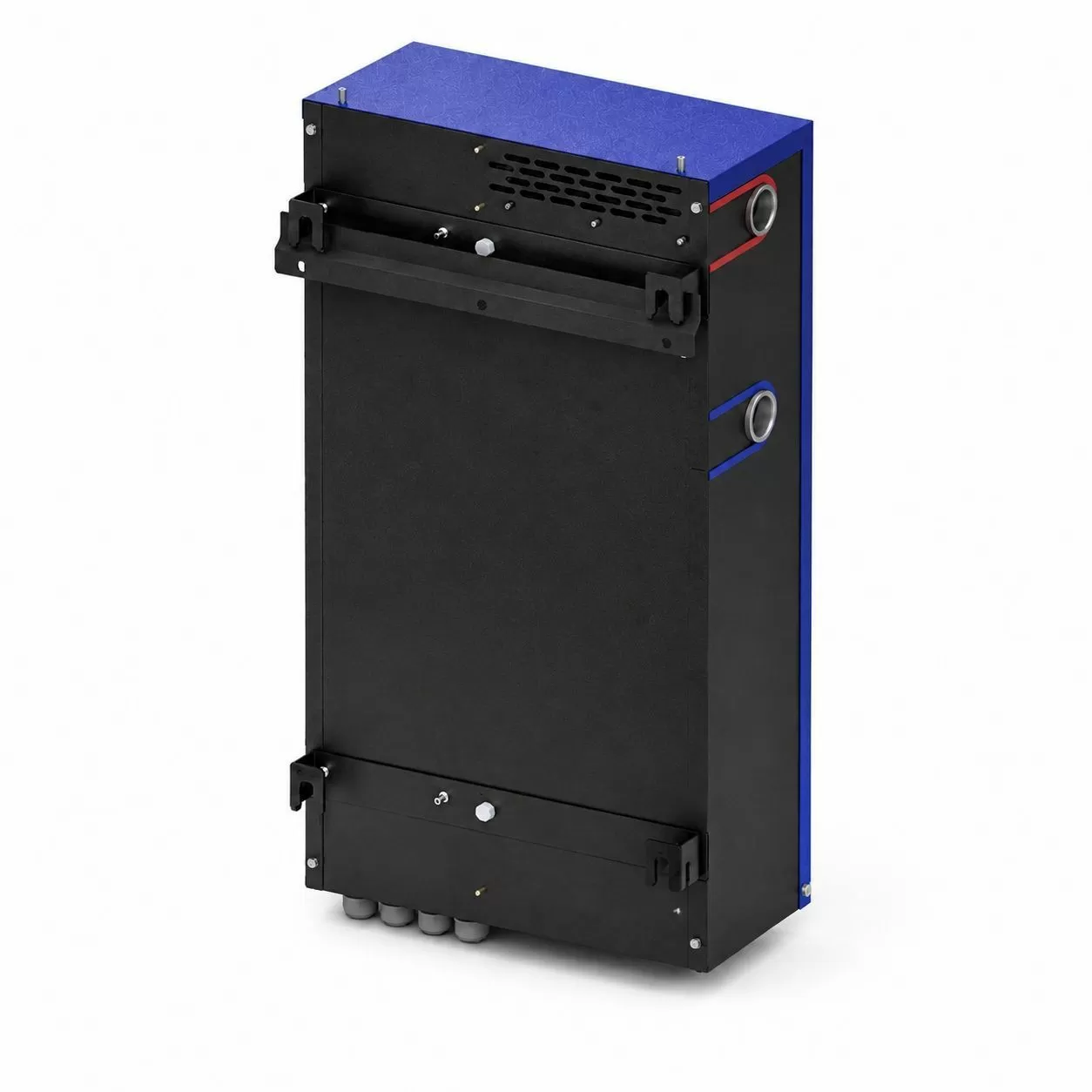

Электрокотел 35 кВт Невский Универсал Про предназначен для основного и резервного отопления производственных, складских и коммерческих зданий. Монтируется на стене, котел и система управления размещены в одном корпусе.

Блок-ТЭНы из нержавеющей стали AISI 316L, магниевый анод и промышленные контакторы помогают сохранять ресурс оборудования. Гидравлика и электрика разделены, предусмотрены принудительное охлаждение и многоуровневая защита.

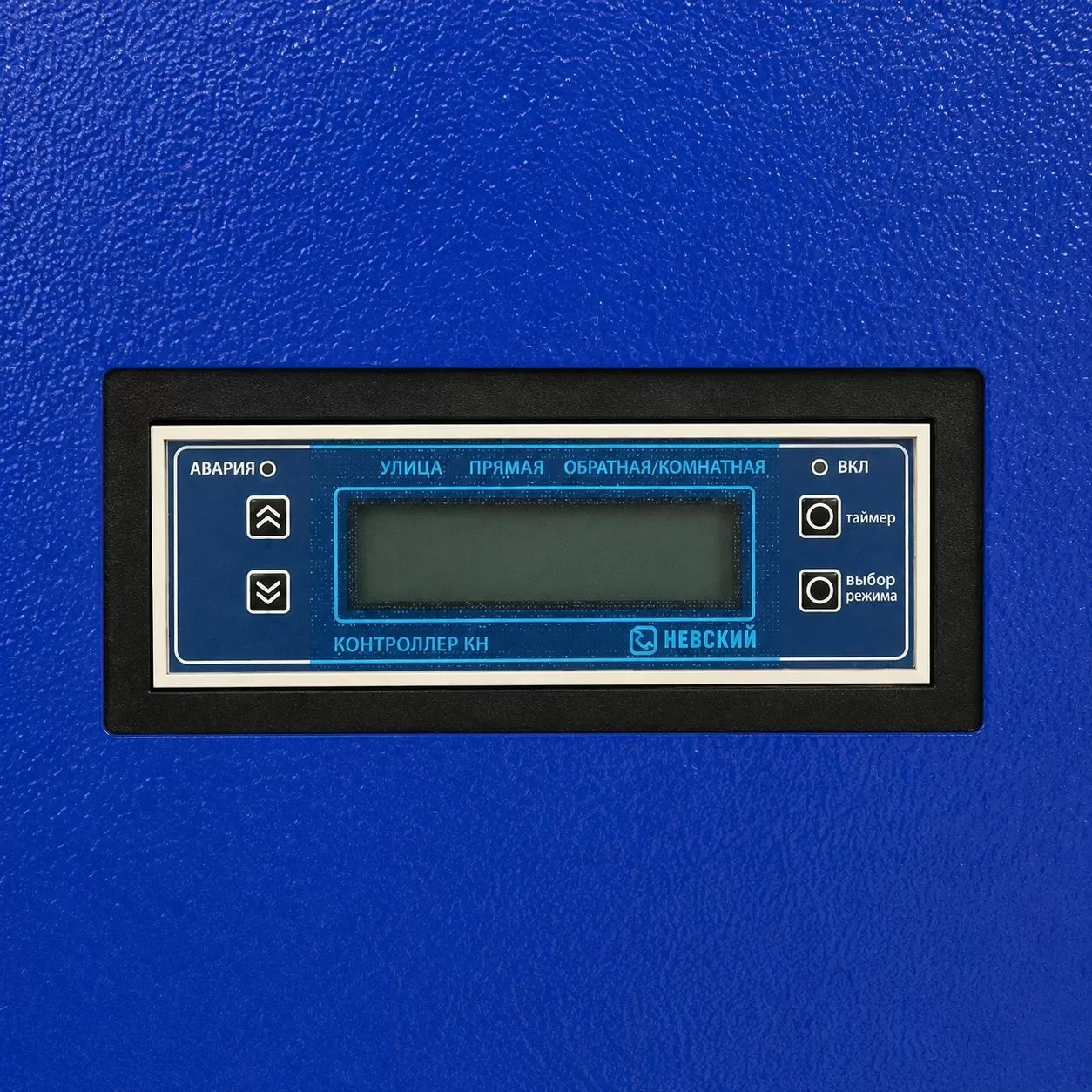

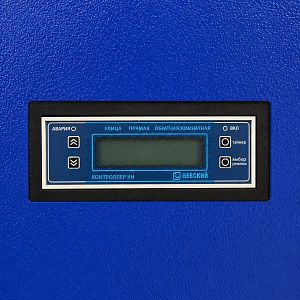

Автоматика поддерживает ПИД-регулирование и погодозависимое управление. Для диспетчеризации предусмотрен интерфейс RS-485 / Modbus RTU, для дистанционного управления — подключение GSM- или Wi-Fi-модуля.

Гарантия до 24 месяцев

Сертификат соответствия Таможенного союза

Артикул

КЭН-У-06-060

Номинальное напряжение питания ±10%

400

добавить к сравнению

Преимущества

Блок-ТЭНы из нержавеющей стали AISI 316L

Сталь с молибденом повышает стойкость оболочки блок-ТЭНов к точечной коррозии и помогает сохранять ресурс нагревательных элементов.

Ротация блок-ТЭНов для равномерной выработки ресурса

Автоматика чередует включение нагревательных элементов, распределяя наработку между ними и уменьшая неравномерный износ.

Промышленные контакторы

Работают с запасом по току около 40%.
Электрический ресурс — 350 000 циклов включения. Механический ресурс 8 000 000 циклов.
Это почти в 3 раза выше стандартных решений.

Дополнительная защита магниевым анодом

Анод принимает на себя коррозионную нагрузку, обеспечивая дополнительную электрохимическую защиту.

Удаленный контроль и управление

Поддерживается подключение GSM\WIFI модуля для дистанционного мониторинга и изменения рабочих параметров.

Централизованный контроль и управление

Интерфейс RS-485 / Modbus RTU позволяет интегрировать котел в АСУ ТП/САУЗ/общую систему диспетчеризации объекта.

Контроль подачи и обратки

Автоматика учитывает температуру теплоносителя на подаче и в обратной линии при управлении нагревом.

Нагрев с учетом погоды

Погодозависимое управление корректирует температуру теплоносителя: при потеплении снижает нагрев, при похолодании — повышает.

Точное поддержание температуры

Настраиваемое ПИД-регулирование автоматически управляет ступенями мощности по текущей потребности системы, уменьшая колебания температуры.
Параметры настраиваются под конкретный объект.

Резервное ручное управление

Даже при отказе основного контроллера сохраняется возможность поддерживать отопление объекта на ограниченной мощности.

Поплавковый датчик уровня

Не допускает штатную работу нагрева при недостаточном уровне теплоносителя.

Физическое обесточивание

Аварийный термостат воздействует на расцепитель вводного автомата.

Встроенный автоматический выключатель

Защищает силовую цепь котла от короткого замыкания и перегрузки и позволяет полностью обесточить оборудование для обслуживания.

Независимые механические термостаты

Работают независимо от контроллера и отключают нагрев при превышении установленной температуры.

Контроль температуры электрической части

При перегреве электрической камеры нагрев отключается, защищая автоматику и силовые компоненты.

Контроль максимального давления

Позволяет реагировать на выход параметров системы за допустимые пределы.

Теплоизоляция бака

Уменьшает потери тепла и тепловое воздействие на внутренние компоненты котла.

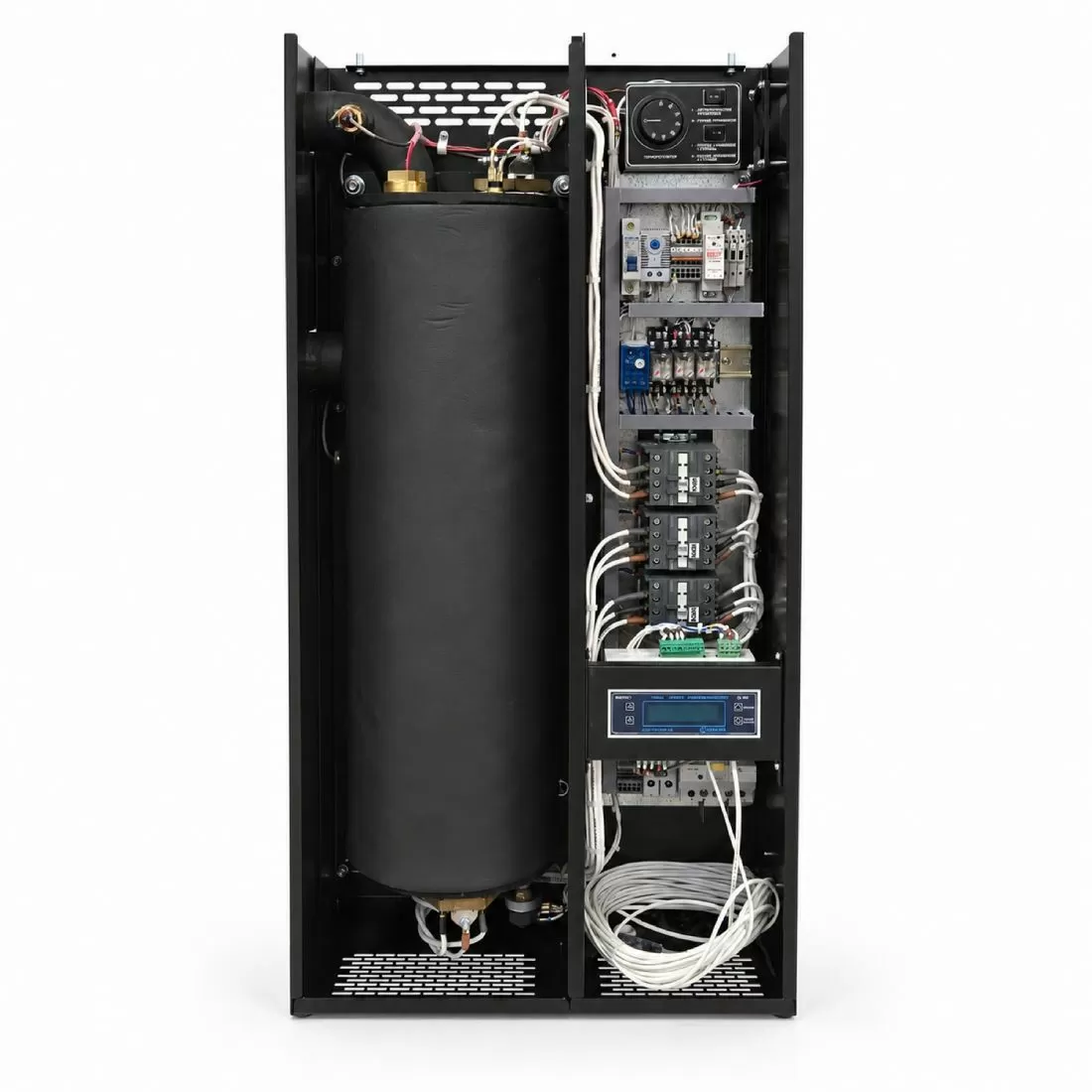

Разделение гидравлики и электрики

Бак и электрические компоненты размещены в отдельных отсеках. Теплоизолированная перегородка уменьшает передачу тепла от бака к автоматике.

Технические характеристики

ХАРАКТЕРИСТИКИ	ПОКАЗАТЕЛИ	ЕДИНИЦЫ ИЗМЕРЕНИЯ
Артикул	КЭН-У-06-060
Номинальная мощность, ±5%	35	кВт
Номинальное напряжение питания ±10%	400	В
Максимальное давление	0,6	МПа [Bar]
Высота бака котла	903	мм
Ширина бака котла	480	мм
Глубина бака котла	275	мм
1-я ступень	10	кВт
2-я ступень	10	кВт
3-я ступень	15	кВт
Диапазон регулирования температуры теплоносителя	5 - 90	ºC
Номинальный ток автоматического выключателя, при напряжении питания 400 В	63	А
Требуемая площадь поперечного сечения медного провода подводящего кабеля, при напряжении питания 400 В	16	мм²
Рекомендуемая отапливаемая площадь при высоте потолков не более 2,7м; t нар. -25°С	350	м²
Присоединительная резьба вход/выход тр.	G 1½”	дюйм
Объем бака	27	л
Масса	52	кг
Объем в упаковке. Котел + ШАУ	0	м³

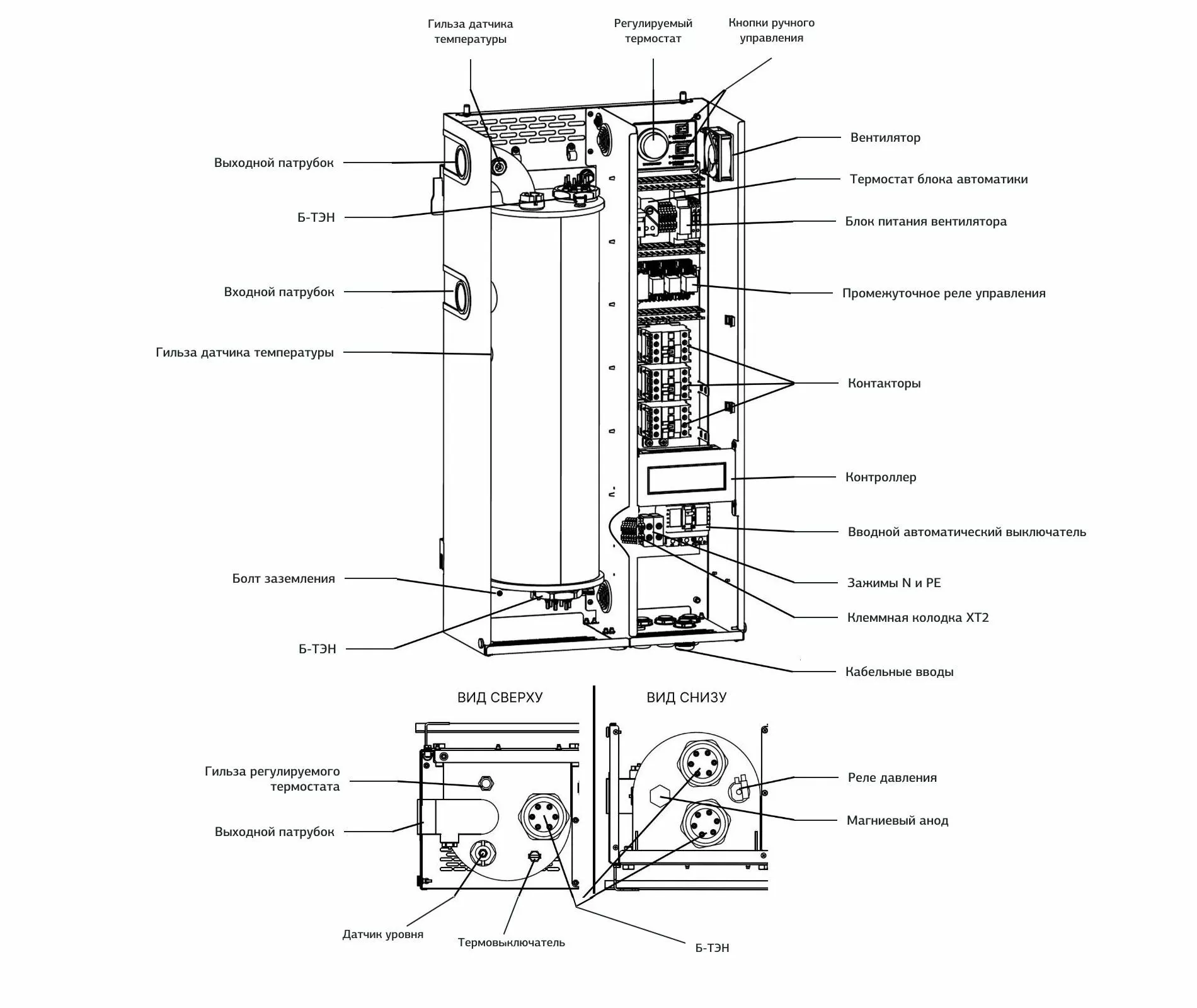

Устройство

Варианты обвязки электрокотла

Стандартная схема обвязки отопительного электрического котла с минимальным набором дополнительного оборудования. В качестве отопительных приборов могут использоваться любые виды радиаторов, конвекторов или секционных регистров. В качестве теплоносителя можно применять как воду, так и незамерзающие жидкости – антифризы на основе этиленгликоля или пропиленгликоля.

При данной обвязке электрокотел поддерживает температуру в здании по значениям в контрольном помещении, где установлен комнатный термостат. Комнатный термостат рекомендуется устанавливать в помещениях со стабильной температурой (спальнях, гостиных). Вместо него может быть установлен термостат-программатор, который позволят программировать температурный режим в помещении по часам в течение дня и в течение всей недели. Также регулировка может производиться автоматически в погодозависимом режиме при установке контроллера «Невский».

1. Электрический котел «Невский»
2. Расширительный мембранный бак
3. Датчик уличной температуры
4. Группа безопасности
5. GSM-модуль дистанционного управления «Невский»
6. Термостат комнатный

7. Погодозависимый контроллер «Невский»
8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температуру в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для обогрева здания. Прогрев помещений основным котлом при приезде хозяев происходит очень быстро.

Электрокотел Невский можно использовать в качестве резервного при последовательном подключении с газовым или жидкотопливным котлом. При этом на терморегуляторе электрокотла Невский выставляется температура теплоносителя на 8-10° C ниже установленного на основном котле, а температура воздуха на компактном термостате электрического котла в помещении на 5° C ниже, чем установленная на комнатном термостате основного котла. Если по какой-либо причине основной котел (газовый или дизельный) остановится, и температурный показатель в помещении понизится - электрический котел автоматически включится, и будет поддерживать установленный на его терморегуляторе тепловой режим.

8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос
13. Газовый или жидкотопливный котел

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температурный режим в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для отопления здания. Комфортный прогрев помещений основным котлом, при приезде хозяев происходит очень быстро. При данной обвязке электрокотел работает как вспомогательный. Дом протапливается твердотопливным котлом. Питание на электрокотел подано, но автоматика не включает нагрев, поскольку температурный режим в помещении выше выставленной на комнатном термостате (18-20 °C). В ночное время, после того, как горение в твердотопливном котле закончилось, и температура в помещении упала – автоматически включается электрокотел и поддерживается до утра заданные параметры обогрева в помещении.

Монтировать электрокотел после (на подаче) твердотопливного котла не допускается, поскольку температура теплоносителя на выходе с твердотопливного котла может достигать 110-120° C, что может привести к выходу из строя электрокотла, поэтому он устанавливается перед твердотопливным котлом, на «обратке».

1. Электрический котел «Невский»
2. Расширительный мембранный бак
3. Группа безопасности
4. Система отопления
5. Вентиль для слива теплоносителя

6. Слив
7. Косой фильтр (грязевик)
8. Циркуляционный насос
9. Твердотопливный котел

В зданиях, где требуется гарантированное поддержание климатических условий (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованной системе теплоснабжения электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.

При переходе на автономное отопление с электрическим котлом, запорная арматура перекрывается на входе и выходе теплоносителя от централизованной сети теплоснабжения и открывается запорная арматура на входе и выходе контура электрокотла, после чего отопление работает по замкнутому контуру. В данном варианте обвязки можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.
