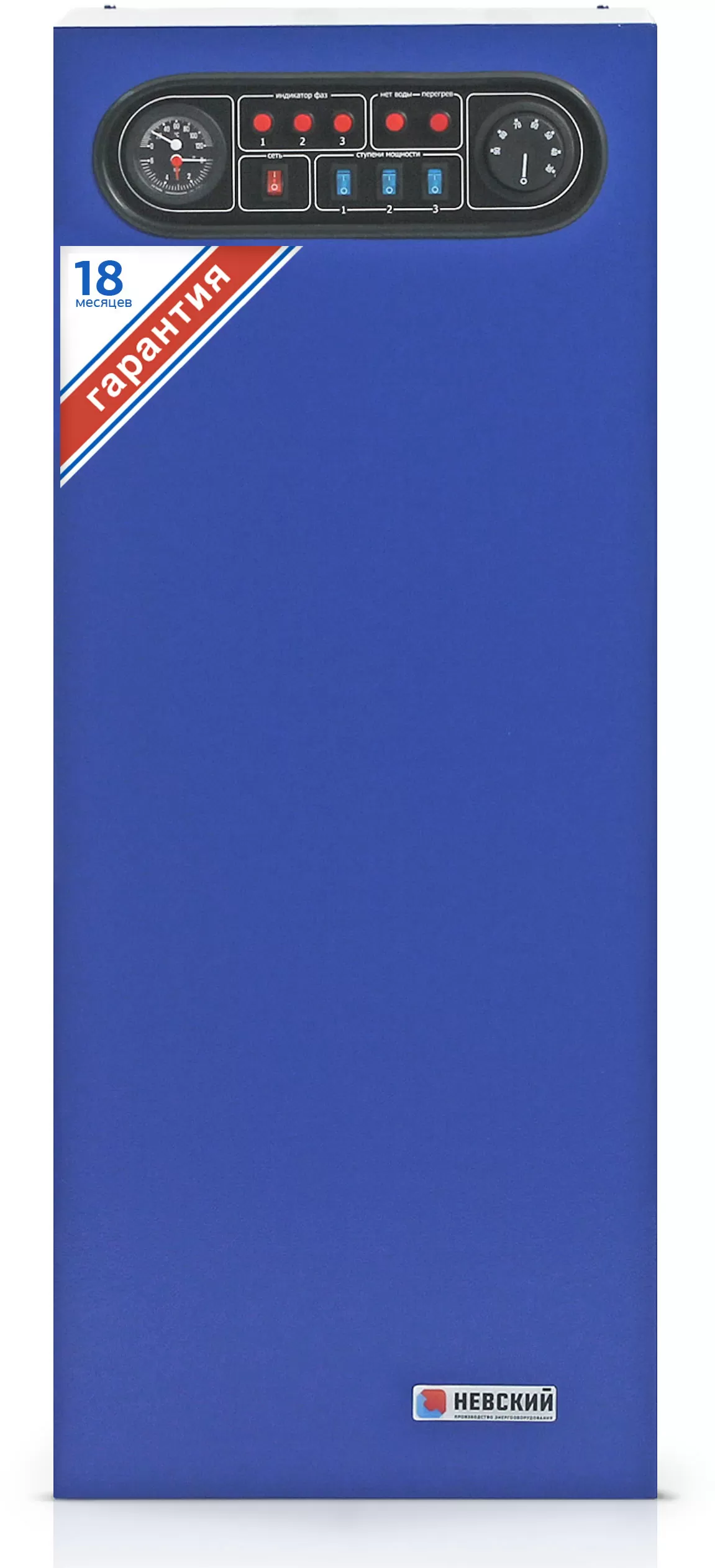

Электрический котел 50 кВт Универсал Невский

118 300 ₽

Предназначены для работы в автономных системах отопления складских, производственных, сельскохозяйственных и жилых зданий.

Монтируются на стене, занимают мало места и не требуют отдельного помещения для размещения, имеет встроенный термоманометр. Котел имеет каскадное включение ступеней, контролирует наличие теплоносителя, входное напряжение, имеется возможность подключения дополнительного реле протока и термостата-программатора.

Плата управления котла имеет разъем для подключения погодозависимого контроллера и GSM-управления.

Гарантия производителя 18 месяцев

Сертификат соответствия Таможенного союза

Номинальное напряжение питания ±10%

380

Преимущества

Котел-моноблок

Котел выполнен в одном корпусе с блоком управления, что упрощает монтаж и экономит пространство. Для начала работы достаточно подключить котел к системе отопления и подвести питание.

Нержавеющий блок-ТЭН

Нержавеющий блок-ТЭНы, впаянные в латунную гайку, не подвержены коррозии, уплотняются фторопластовой прокладкой.

Крепление ТЭНов на общей гайке

Блок-ТЭНы состоят из 3-х ТЭНов, впаянных в общую латунную гайку. Блок-ТЭНы, в отличие от ТЭНов на фланце удобны в эксплуатации и техническом обслуживании

Защита внутренних элементов

Дополнительная теплоизоляция позволяет лучше сохранять тепло в котле увеличивая его КПД. Защищают внутренние элементы котла от перегревания.

Защита от перегрева

Электрический котел снабжен термоограничителем, который отключает электронагреватель по достижении предельной температуры воды, что позволяет избежать перегрева теплоносителя.

Механический терморегулятор

Терморегулятор применяется для плавного регулирования и ограничения температуры теплоносителя в котле отопления.

Манометр

Манометр позволяет контролировать давление в котле.

Защита от слива теплоносителя

В верхней части корпуса прибора установлен датчик уровня (наличия теплоносителя), он обеспечивает отключение питания электрокотла в случае отсутствия теплоносителя в баке.

Ступени мощности

Несколько ступеней мощности делают регулировку температуры более плавной. Включение и выключение ступеней осуществляется каскадно – с задержкой нагрузка на контакторы и общую сеть снижается.

Возможность подключения комнатного термостата

Комнатный термостат устанавливается в контрольном помещении и обеспечивает постоянство температуры во всем доме, по заданной на нем температуре.

Возможность подключения недельного программатора

Недельный программатор работает по принципу комнатного термостата, но позволяет дополнительно выставлять изменение температуры на всю неделю по часам, что значительно экономит ресурсы котла.

Удобство установки

Экономия пространства помещения за счет малых габаритов котла. Удобство монтажа и подключения, кронштейн крепления к стене в комплекте.

Возможность применения незамерзающей жидкости

В электрокотлах "Невский" используются высококачественные ТЭНы из нержавеющей стали, что позволяет использовать в качестве теплоносителя как воду, так и незамерзающие гликолевые жидкости.

Экологичность

Электрокотлы безопаснее чем твердотопливные или жидкотопливные, не выделяют дыма и угарного газа, не требуют чистки. Электрокотлы можно использовать, как основной или резервный источник тепла.

Возможность подключения автоматики котла

Установив контроллер "Невский", Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 25-35%

Технические характеристики

ХАРАКТЕРИСТИКИ	ПОКАЗАТЕЛИ	ЕДИНИЦЫ ИЗМЕРЕНИЯ
Номинальная мощность, ±5%	50	кВт
Номинальное напряжение питания ±10%	380	В
Максимальное давление	0,4 [4]	МПа [Bar]
Высота бака котла	820	мм
Ширина бака котла	335	мм
Глубина бака котла	206	мм
1-я ступень	10	кВт
2-я ступень	20	кВт
3-я ступень	20	кВт
Диапазон регулирования температуры теплоносителя	5 - 90	ºC
Номинальный ток автоматического выключателя, при напряжении питания 400 В	100	А
Требуемая площадь поперечного сечения медного провода подводящего кабеля, при напряжении питания 400 В	25	мм²
Рекомендуемая отапливаемая площадь при высоте потолков не более 2,7м; t нар. -25°С	500	м²
Присоединительная резьба вход/выход тр.	G 1½”	дюйм
Объем бака	23	л
Масса	30	кг
Объем в упаковке. Котел + ШАУ	0,08	м³

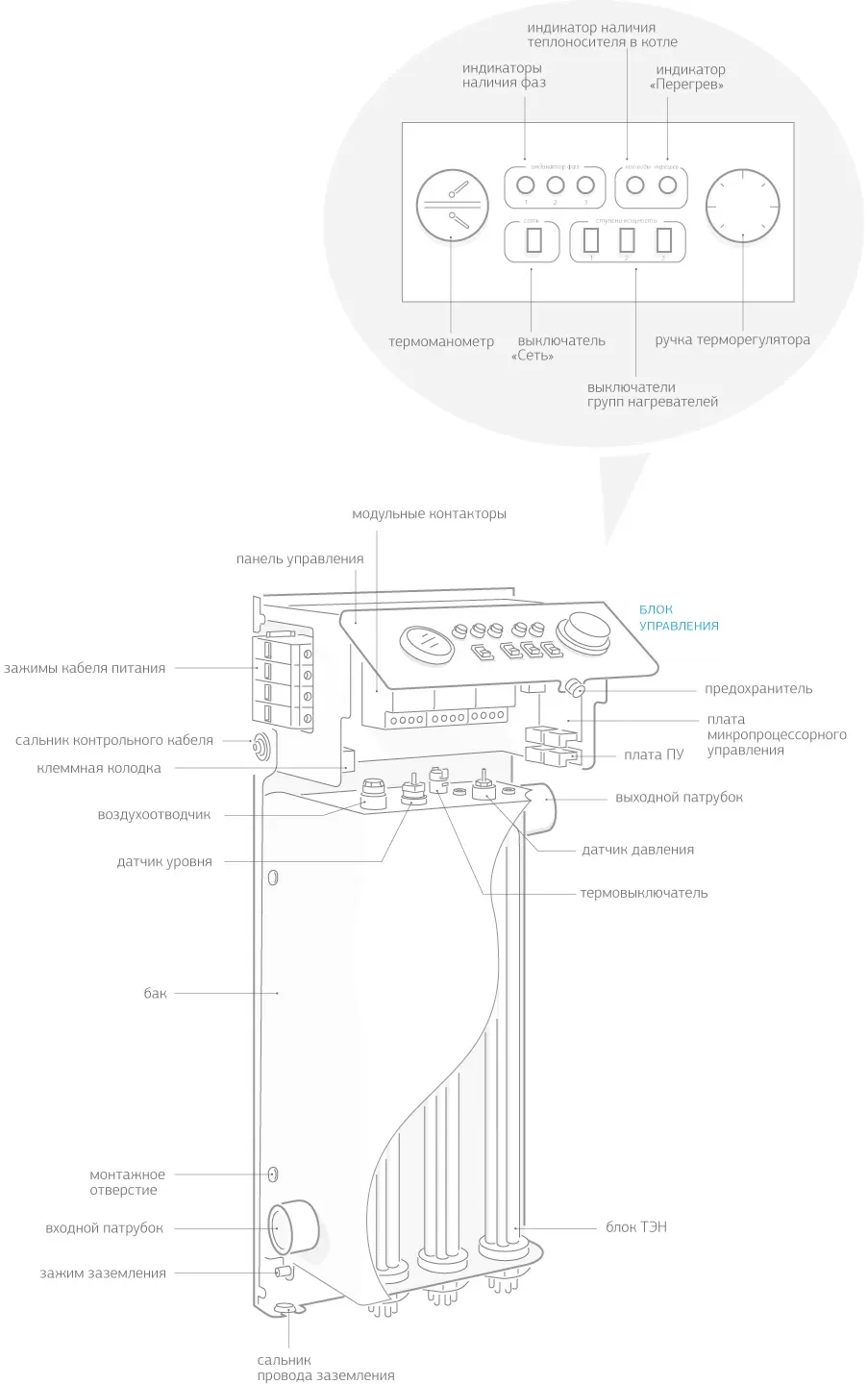

Устройство

Габариты

Варианты обвязки электрокотла

Стандартная схема обвязки отопительного электрического котла с минимальным набором дополнительного оборудования. В качестве отопительных приборов могут использоваться любые виды радиаторов, конвекторов или секционных регистров. В качестве теплоносителя в системе отопления можно применять как воду, так и незамерзающие жидкости – антифризы на основе этиленгликоля или пропиленгликоля.

При данной схеме обвязки котла электрокотел поддерживает температуру в здании по температуре, в контрольном помещении, где установлен комнатный термостат. Комнатный термостат рекомендуется устанавливать в помещениях со стабильной температурой (спальнях, гостиных). Вместо комнатного термостата может быть установлен термостат-программатор, который позволят программировать температуру в помещении по часам в течение дня и в течение всей недели. Также регулировка температуры может производиться автоматически в погодозависимом режиме при установке контроллера «Невский».

1. Электрический котел «Невский»
2. Расширительный мембранный бак
3. Датчик уличной температуры
4. Группа безопасности
5. GSM-модуль дистанционного управления «Невский»
6. Термостат комнатный

7. Погодозависимый контроллер «Невский»
8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температуру в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для отопления здания. Прогрев помещений до комфортной температуры основным котлом, при приезде хозяев происходит очень быстро.

Электрокотел Невский можно использовать в качестве резервного при последовательном подключении с газовым или жидкотопливным котлом. При этом на терморегуляторе электрокотла Невский выставляется температура теплоносителя на 8-10° C ниже установленного на основном котле, а температура воздуха на компактном термостате электрокотла в помещении на 5° C ниже, чем установленная на комнатном термостате основного котла. Если по какой-либо причине основной котел (газовый или дизельный) остановится, и температура в помещении понизится – электрический котел автоматически включится, и будет поддерживать установленную на его терморегуляторе температуру помещения.

8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос
13. Газовый или жидкотопливный котел

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температуру в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для отопления здания. Прогрев помещений до комфортной температуры основным котлом, при приезде хозяев происходит очень быстро. При данной схеме обвязки котлов электрокотел работает как вспомогательный. Дом протапливается твердотопливным котлом. Питание на электрокотел подано, но автоматика не включает нагрев, поскольку температура в помещении выше выставленной на комнатном термостате (18-20 °C). В ночное время, после того, как горение в твердотопливном котле закончилось, и температура в помещении упала – автоматически включается электрокотел и поддерживается до утра заданную температуру в помещении.

Монтировать электрокотел после (на подаче) твердотопливного котла не допускается, поскольку температура теплоносителя на выходе с твердотопливного котла может достигать 110-120° C, что может привести к выходу из строя электрокотла, поэтому он устанавливается перед твердотопливным котлом, на «обратке».

1. Электрический котел «Невский»
2. Расширительный мембранный бак
3. Группа безопасности
4. Система отопления
5. Вентиль для слива теплоносителя

6. Слив
7. Косой фильтр (грязевик)
8. Циркуляционный насос
9. Твердотопливный котел

В зданиях, где требуется гарантированное поддержание климатических условий в помещениях (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованной системе теплоснабжения электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.

При переходе на автономную систему отопления с электрическим котлом, запорная арматура перекрывается на входе и выходе теплоносителя от централизованной сети теплоснабжения и открывается запорная арматура на входе и выходе контура электрокотла, после чего система отопления работает по замкнутому контуру. В схеме можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.

В зданиях, где требуется гарантированное поддержание климатических условий в помещениях (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованной системе теплоснабжения электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.

При переходе на автономную систему отопления с электрическим котлом, запорная арматура централизованной сети теплоснабжения перекрывает теплообменник и открывается запорная арматура на входе и выходе контура электрокотла, после чего система отопления работает по замкнутому контуру. В схеме можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.

1. Электрический котел «Невский»
2. Группа безопасности
3. Датчик уличной температуры
4. Расширительный мембранный бак
5. GSM-модуль дистанционного управления «Невский»
6. Термостат комнатный
7. Погодозависимый контроллер «Невский»

8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос
13. Пластинчатый теплообменник

Галерея

Обзор

В работе

Документы

Вид	Наименование продукции	Листовка	Каталог продукции	Паспорт продукции	Схемы 2D	Схемы 3D	Сертификаты качества	Схемы обвязки	Прайс-лист	Фотографии
Электрокотлы "Невский"	Универсал 35-125 кВт

Приглашаем к сотрудничеству

Продающие организации

Монтажные и сервисные организации

Проектирующие компании

Вопросы и ответы

Что такое система отопления? Что в нее входит?

Система отопления - это замкнутый контур, состоящий из трубопроводов, отопительных радиаторов (батарей), теплогенератора (котла) и дополнительных элементов. По трубам течет теплоноситель, жидкое вещество, применяемое для передачи тепловой энергии. Теплоносителем может быть не только вода, но и "антифризы" (не замерзающие жидкости).

Принцип работы системы отопления достаточно прост: Насос создает циркуляцию теплоносителя в системе отопления, теплоноситель нагревается в котле, а затем постепенно остывает в трубах и радиаторах, излучая тепло и нагревая помещение. Остывший теплоноситель снова поступает по трубопроводам в котел. В систему отопления также входят краны, вентили, и другая трубопроводная арматура.

Основные элементы входящие в систему отопления:

Отопительные котел
Циркуляционный насос
Расширительный мембранный бак
Группа безопасности
Отопительные приборы (батареи / радиаторы / теплый пол)
Трубы и соединительные фитинги

Что такое электрокотел? Принцип работы.

Электрический котёл (электрокотел) — прибор, предназначенный для нагрева теплоносителя в системе отопления. Происходит этот процесс при помощи нагревательных элементов (ТЭНов), преобразующих электрическую энергию в тепловую. Нагретый теплоноситель поступает в систему отопления, где постепенно остывает в трубах и радиаторах, излучая тепло и нагревая помещение, остывший теплоноситель вновь поступает в электрокотел и цикл повторяется.

Электрический отопительный котел предназначен для теплоснабжения жилых, торговых, складских и производственных помещений. Благодаря точному автоматическому поддержанием заданного температурного режима, электрические котлы могут применяться практически в любых системах отопления:

Любая площадь помещения
Радиаторная система / Система «Теплый пол» / Система воздушного отопления
Водяная система / Система с незамерзающим теплоносителем
Система с естественной циркуляцией / Система с принудительной циркуляцией (рекомендуется)
Открытая система отопления / Закрытая система отопления – с расширительным баком (рекомендуется)

Прибор может применяться совместно с другими источниками теплоснабжения в качестве основного или резервного.

Как правильно выбрать мощность электрического котла?

Самый простой, но наименее точный способ расчета. При высоте потолков в помещении 2,7 м на 10 м² требуется 1 кВт мощности, т.е. на дом 100 м² необходим котел 10 кВт. Эта мощность потребуется, чтобы поддерживать в помещении t пом = + 20°C. При наружной t = - 25°C. При использовании котла с теплым полом понадобится 50% дополнительной мощности.

Также вы можете воспользоваться специально разработанным инструментом - Подбор электрического котла

Для более точно расчета вы можете связаться с нашими специалистами: 8-800-100-24-65

Как узнать, есть ли у меня необходимая электрическая мощность?

На любой дом, или помещение, Энергосбытом выделяется определенная электрическая мощность. На этапе постройки дома, прокладываются кабели определенного сечения и заводятся на электрощитовую дома. Ставится автоматический выключатель в щитовой на ваш дом, который отключает электроэнергию в квартире в случае превышения по нагрузке. Обычно точное количество выделенной электрической мощности указывается в договоре с компанией – поставщиком электроэнергии.

Есть другой способ определить выделенную мощность приблизительно – нужно посмотреть на главный вводной автомат в вашем электрощите. Они бывают номиналом 10; 16; 20; 25; 32; 40 итд, если у вас однофазное подключение то эту цифру нужно умножить на 220 и вы получите вашу максимальную электрическую мощность в ваттах. Если трехфазное подключение, то номинал автомата нужно умножить на 220, а после еще раз умножить на 3.

Но помните, что кроме котла необходимо всегда оставлять примерно 20% электроэнергии на другие электроприборы.

Сколько электроэнергии котел потребляет за отопительный сезон?

КПД электрического котла больше 96%, соответственно, сколько он потребляет электрической энергии, примерно столько же отдает тепловой. Реально, на практике котел работает в течение отопительного сезона, в среднем одну треть времени, т.е. 8 часов в сутки. Отсюда можно приблизительно подсчитать, сколько тепловой энергии Вам потребуется на отопительный сезон в 7 месяцев для средне или плохо утепленного дома. При расчетной мощности 10 КВт будет израсходовано 10х8х30х7=16800 КВт\часов. Т.е. на 1 кВт расчетной мощности котла будет израсходовано 1680 кВт в год.

Как можно сэкономить электроэнергию при использовании котла?

Самый главный способ – уменьшить теплопотери от здания: утеплить стены, поставить вторые двери, стеклопакеты, утеплить чердак.
Установить терморегулятор комнатной температуры с программированием. Программатор позволяет держать дежурную температуру в помещении во время вашего отсутствия и ночью, тем самым уменьшаются теплопотери здания, и экономится электроэнергия. Данная функция имеется у контроллера «Невский».

Установив погодозависимый контроллер "Невский", Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Отопление всегда работает ровно, не допуская сильных колебаний температуры воздуха в помещении. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 15-20%, т.е. покупка контролера оправдывает себя всего за один сезон.
Установить 2х тарифный электросчетчик. Расходование электроэнергии в ночное время по льготному тарифу даст экономию средств 10-15%.
В зданиях, площадью более 400-500 м², где много помещений, поддержание комфортной температуры по одному, контрольному помещению не рационально. В таких случаях часто наблюдается необоснованный перегрев здания, и соответственно увеличиваются теплопотери и расход электроэнергии. Целесообразно для больших зданий устанавливать погодозависимый контроллер.

Подробнее о погодозависимом контроллере "Невский"

Какой теплоноситель можно использовать с электрическим котлом «Невский»?

В качестве теплоносителя в системах отопления можно применять как воду , так и незамерзающие жидкости - антифризы. Незамерзающая жидкость (антифриз) представляет собой смесь воды, основного компонента (как правило, этиленгликоля или пропиленгликоля) и целевых добавок.

Вода является эффективным теплоносителем, т.к. при нагревании хорошо может накапливать большое количество тепла и отдавать при остывании. Она обладает хорошей текучестью и потому легко циркулирует по системе отопления. Но, все эти достоинства замещаются одним существенным недостатком - возможностью замерзания воды в системе и, как следствие, выводом последней из строя (дом с выключенной, но заполненной системой отопления зимой не оставишь). Еще одним недостатком можно считать необходимость изменения химического состава воды перед использованием для отопления (например, из-за повышенной концентрации железа, кислорода, солей жесткости и т. д.).

При применении незамерзающих теплоносителей нужно учитывать ряд их особенностей. В первую очередь испарения теплоносителя на основе этиленгликоля опасны для здоровья, поэтому все протечки недопустимы. При этом теплоноситель на основе пропиленгликоля безвредны, но они дороже этиленгликолевых более, чем в 2 раза Теплоноситель со временем меняет свои свойства и состав. Антикоррозийные присадки со временем вырабатываются. Температура замерзания при периодическом подмешивании воды поднимается. Необходимо раз в год производить измерение плотности Теплоносителя специальным реометром. Обычно 1 раз в три года его приходится полностью менять. При расчете новой системы отопления необходимо учитывать что теплопроводимость и плотность этиленгликолевых теплоносителей ниже, чем у воды. Вследствие этого теплоотдающую поверхность (кол-во секций) радиаторных батарей необходимо увеличить на 30%. Производительность циркуляционного насоса нужно увеличивать в 1,5 – 1,7 раза.

Что еще нужно для системы отопления?

Для надежного и бесперебойного функционирования система отопления должна включать в себя, помимо котла еще 3 основных элемента:

Насос
Расширительный бак
Группа безопасности

Циркуляционный насос

Для обеспечения принудительной циркуляции в системе необходимо установить циркуляционный насос, обеспечивающий циркуляцию теплоносителя из расчета не менее 44 литров / час на один киловатт мощности электрокотла.

Выбрать насос

Расширительный бак

Кроме того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить стабильную и комфортную температуру в помещениях даже в том случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является еще и то, что в ней может быть использовано меньшее, чем в системе с естественной циркуляцией, количество теплоносителя.

При нагреве жидкость-теплоноситель расширяется. При увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена расширительным баком, позволяющим куда-то деться этому объему, то произойдет ее разрушение.

Конструкция мембранного расширительного бака представляет собой металлический корпус, внутри разделенный резиновой мембраной. В одной полости находится газ или воздух, сжатый до определенного давления. При повышении температуры в системе отопления, вода начинает поступать в водяную камеру расширительного бака, увеличивая давление в воздушной полости бака до давления в системе отопления.

Выбрать расширительный бак

Группа безопасности котла

Группа безопасности котла — набор предохранительных элементов предназначенных для защиты систем отопления от превышения максимально допустимого рабочего давления и отвода воздуха из них.

Любая группа безопасности состоит из:

Автоматический воздухоотводчик. При повышении в системе отопления давления, он автоматически сбрасывает из нее лишний воздух, таким образом, обеспечивая ее бесперебойную работу. Устанавливается воздухоотводчик в самой верхней точке системы отопления.
Предохранительный клапан, функционирующий в автономном режиме. Клапан не допускает поломки составляющих отопительной системы в случае чрезмерного повышения давления.
Манометр. Обеспечивает визуальный контроль над давлением в отопительной системе.

Выбрать группу безопасности

Дистанционное управление котлом

Дистанционное управление котлом в пределах здания.

Термостат комнатный электромеханический (проводной)

Данный термостат применяется для автоматического регулирования температуры в системах отопления в различных помещениях – дома, гостиницы, школы, офисы, предприятия и т.д. Применимо как в бытовой так и в промышленной областях.

Комнатный термостат устанавливается один на весь дом, обеспечивает постоянство температуры во всем доме, по заданной на нем температуре. При правильном подборе мощностей радиаторов в других помещениях, он пропорционально поддерживает необходимую температуру во сем доме.

Установка комнатного термостата не требует много времени: он соединяется с оборудованием 2 медными проводами, сечением 0,75 мм². После подключения термостата он сразу готов к работе, температура выставляется с помощью поворота ручки с делениями.

Подробнее об элекромеханическом комнатном термостате

Удаленное управление котлом

Если Вы хотите управлять котлом и контролировать его работу на дальних расстояниях, то можете использовать «GSM-модуль Невский»

GSM-модуль позволяет осуществлять дистанционный контроль и управление электрокотлом «Невский», отслеживать состояние охранной сигнализации дома с мобильного телефона.

Совместная работа GSM-модуля с электрокотлом «Невский» дает возможность с помощью SMS-сообщений включать и выключать котел, дистанционно изменять температуру в помещении, запрашивать показания датчиков котла и охранной сигнализации. В случае, каких либо отклонений в работе котла или охранной системы GSM-модуль автоматически пошлет Вам SMS сообщение.

Питание осуществляется от сетевого адаптера 12В и резервного аккумулятора на случай пропадания питания в сети.

Подробнее о GSM-модуле "Невский"
