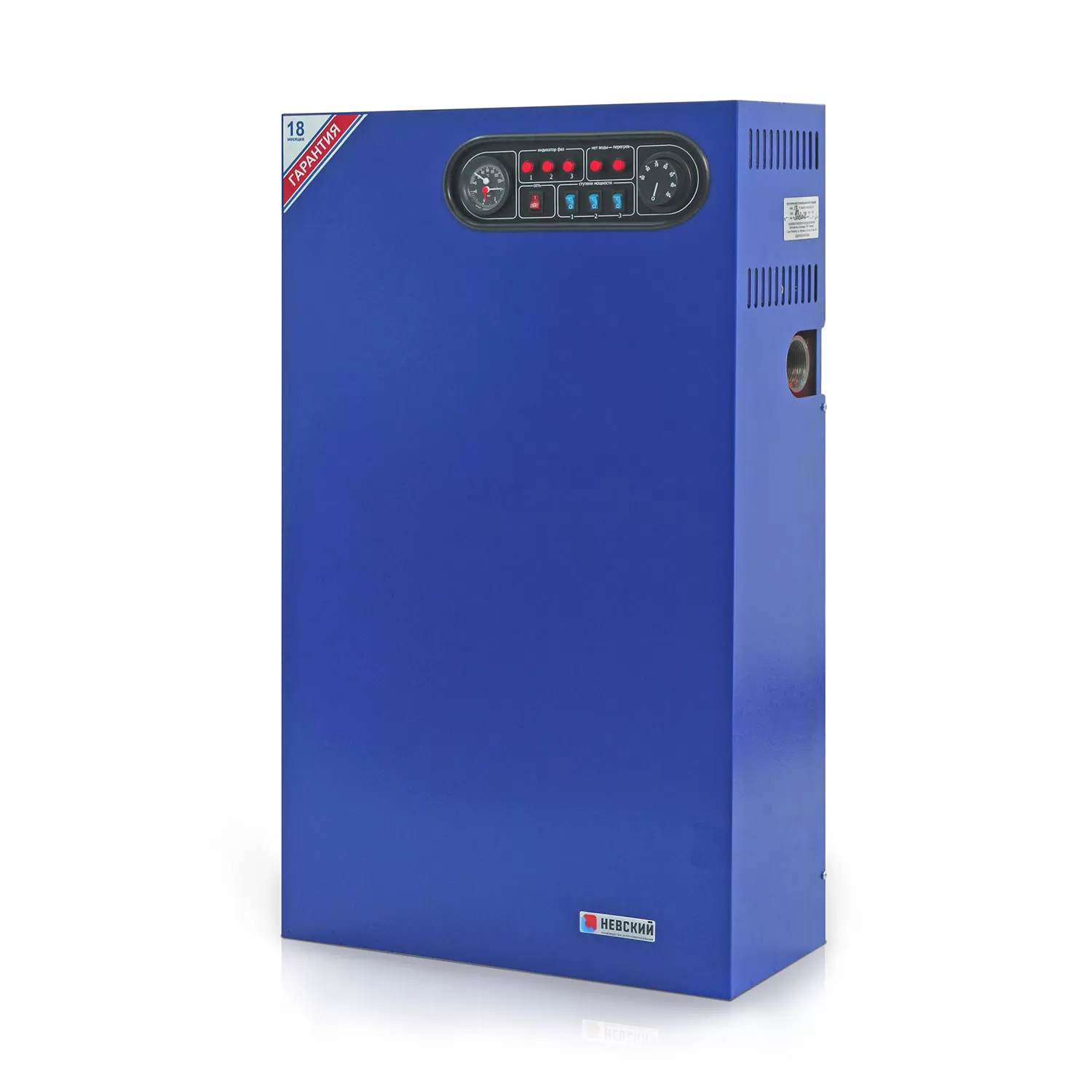

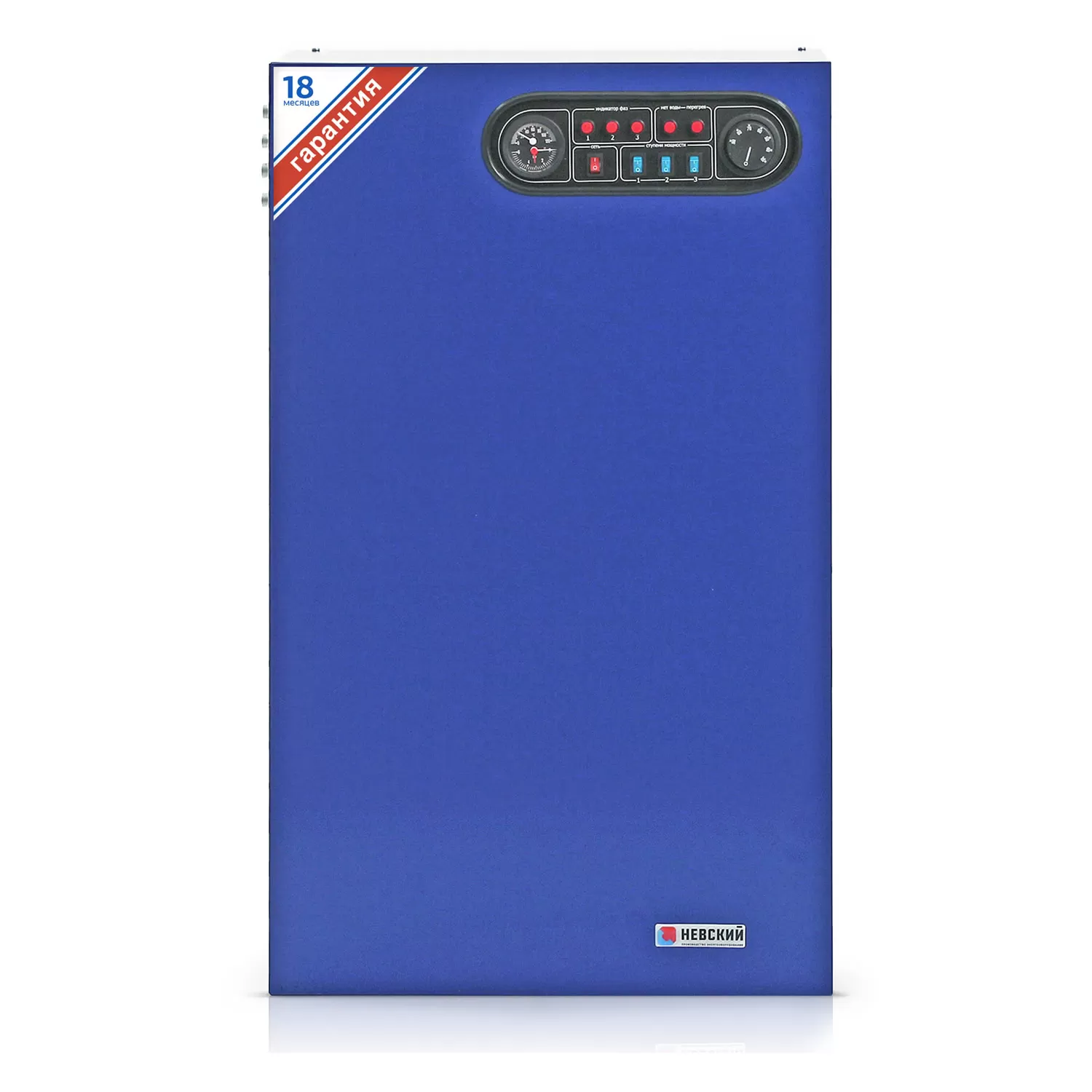

Электрический котел 75 кВт Универсал Невский

122 900

Предназначены для работы в автономных системах отопления складских, производственных, сельскохозяйственных и жилых зданий.

Монтируются на стене, занимают мало места и не требуют отдельного помещения для размещения, имеет встроенный термоманометр. Котел имеет каскадное включение ступеней, контролирует наличие теплоносителя, входное напряжение, имеется возможность подключения дополнительного реле протока и термостата-программатора.

Плата управления котла имеет разъем для подключения погодозависимого контроллера и GSM-управления.

Гарантия производителя 18 месяцев
Сертификат соответствия Таможенного союза
Номинальное напряжение питания ±10%
380
Купить в один клик
Преимущества
Котел-моноблок
Котел-моноблок
Котел выполнен в одном корпусе с блоком управления, что упрощает монтаж и экономит пространство. Для начала работы достаточно подключить котел к системе отопления и подвести питание.
Нержавеющий блок-ТЭН
Нержавеющий блок-ТЭН
Нержавеющий блок-ТЭНы, впаянные в латунную гайку, не подвержены коррозии, уплотняются фторопластовой прокладкой.
Крепление ТЭНов на общей гайке
Крепление ТЭНов на общей гайке
Блок-ТЭНы состоят из 3-х ТЭНов, впаянных в общую латунную гайку. Блок-ТЭНы, в отличие от ТЭНов на фланце удобны в эксплуатации и техническом обслуживании
Защита внутренних элементов
Защита внутренних элементов
Дополнительная теплоизоляция позволяет лучше сохранять тепло в котле увеличивая его КПД. Защищают внутренние элементы котла от перегревания.
Защита от перегрева
Защита от перегрева
Электрический котел снабжен термоограничителем, который отключает электронагреватель по достижении предельной температуры воды, что позволяет избежать перегрева теплоносителя.
Механический терморегулятор
Механический терморегулятор
Терморегулятор применяется для плавного регулирования и ограничения температуры теплоносителя в котле отопления.
Манометр
Манометр
Манометр позволяет контролировать давление в котле.
Защита от слива теплоносителя
Защита от слива теплоносителя
В верхней части корпуса прибора установлен датчик уровня (наличия теплоносителя), он обеспечивает отключение питания электрокотла в случае отсутствия теплоносителя в баке.
Ступени мощности
Ступени мощности
Несколько ступеней мощности делают регулировку температуры более плавной. Включение и выключение ступеней осуществляется каскадно – с задержкой нагрузка на контакторы и общую сеть снижается.
Возможность подключения комнатного термостата
Возможность подключения комнатного термостата
Комнатный термостат устанавливается в контрольном помещении и обеспечивает постоянство температуры во всем доме, по заданной на нем температуре.
Возможность подключения недельного программатора
Возможность подключения недельного программатора
Недельный программатор работает по принципу комнатного термостата, но позволяет дополнительно выставлять изменение температуры на всю неделю по часам, что значительно экономит ресурсы котла.
Удобство установки
Удобство установки
Экономия пространства помещения за счет малых габаритов котла. Удобство монтажа и подключения, кронштейн крепления к стене в комплекте.
Возможность применения незамерзающей жидкости
Возможность применения незамерзающей жидкости
В электрокотлах "Невский" используются высококачественные ТЭНы из нержавеющей стали, что позволяет использовать в качестве теплоносителя как воду, так и незамерзающие гликолевые жидкости.
Экологичность
Экологичность
Электрокотлы безопаснее чем твердотопливные или жидкотопливные, не выделяют дыма и угарного газа, не требуют чистки. Электрокотлы можно использовать, как основной или резервный источник тепла.
Возможность подключения автоматики котла
Возможность подключения автоматики котла
Установив контроллер "Невский", Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 25-35%
Технические характеристики
ХАРАКТЕРИСТИКИ ПОКАЗАТЕЛИ ЕДИНИЦЫ ИЗМЕРЕНИЯ
Номинальная мощность, ±5% 75 кВт
Номинальное напряжение питания ±10% 380 В
Максимальное давление 0,4 [4] МПа [Bar]
Высота котла 820 мм
Ширина котла 499 мм
Толщина котла 206 мм
1-я ступень 15 кВт
2-я ступень 20 кВт
3-я ступень 40 кВт
Диапазон регулирования температуры теплоносителя 5 - 90 ºC
Номинальный ток автоматического выключателя, при напряжении питания 380 В 160 А
Требуемая площадь поперечного сечения медного провода подводящего кабеля, при напряжении питания 380 В 50 мм²
Рекомендуемая отапливаемая площадь при высоте потолков не более 2,7м; t нар. -25°С 750 м²
Присоединительная резьба вход/выход тр. G 1½” дюйм
Объем бака 37 л
Масса 50 кг
Объем в упаковке 0,12 м³
Устройство
Устройство КЭН-У Диз
Габариты
Электрический котел 75 кВт Универсал Невский
Варианты обвязки электрокотла
Электрокотел "Универсал" с радиаторами или конвекторами Электрокотел "Универсал" с радиаторами или конвекторами Электрокотел с теплым водяным полом Электрокотел с теплым водяным полом  Электрокотел с воздушно-отопительными приборами с водяным контуром Электрокотел с воздушно-отопительными приборами с водяным контуром Электрокотел с газовым или дизельным котлом Электрокотел с газовым или дизельным котлом Электрокотел с твердотопливным котлом Электрокотел с твердотопливным котлом Электрокотел с водонагревателем накопительного типа с внешним пластинчатым теплообменником. Электрокотел с водонагревателем накопительного типа с внешним пластинчатым теплообменником.  Электрокотел с водонагревателем накопительного типа с внутренним трубчатым теплообменником. Электрокотел с водонагревателем накопительного типа с внутренним трубчатым теплообменником.  Электрокотел с аккумуляционной накопительной ёмкостью Электрокотел с аккумуляционной накопительной ёмкостью  Электрокотел параллельно с централизованной системой теплоснабжения Электрокотел параллельно с централизованной системой теплоснабжения  Электрокотел с централизованной системой теплоснабжения с закрытым контуром Электрокотел с централизованной системой теплоснабжения с закрытым контуром
Документы
Вид Наименование продукции Листовка Каталог продукции Паспорт продукции Схемы 2D Схемы 3D Сертификаты качества Схемы обвязки Прайс-лист Фотографии
Электрокотлы "Невский" Универсал 35-125 кВт
Вопросы и ответы
Что такое система отопления? Что в нее входит?
Система отопления - это замкнутый контур, состоящий из трубопроводов, отопительных радиаторов (батарей), теплогенератора (котла) и дополнительных элементов. По трубам течет теплоноситель, жидкое вещество, применяемое для передачи тепловой энергии. Теплоносителем может быть не только вода, но и "антифризы" (не замерзающие жидкости).

Принцип работы системы отопления достаточно прост: Насос создает циркуляцию теплоносителя в системе отопления, теплоноситель нагревается в котле, а затем постепенно остывает в трубах и радиаторах, излучая тепло и нагревая помещение. Остывший теплоноситель снова поступает по трубопроводам в котел. В систему отопления также входят краны, вентили, и другая трубопроводная арматура.

Основные элементы входящие в систему отопления:
  • Отопительные котел
  • Циркуляционный насос
  • Расширительный мембранный бак
  • Группа безопасности
  • Отопительные приборы (батареи / радиаторы / теплый пол)
  • Трубы и соединительные фитинги

 Система отопления
Что такое электрокотел? Принцип работы.
Электрический котёл (электрокотел) — прибор, предназначенный для нагрева теплоносителя в системе отопления. Происходит этот процесс при помощи нагревательных элементов (ТЭНов), преобразующих электрическую энергию в тепловую. Нагретый теплоноситель поступает в систему отопления, где постепенно остывает в трубах и радиаторах, излучая тепло и нагревая помещение, остывший теплоноситель вновь поступает в электрокотел и цикл повторяется.

Электрический отопительный котел предназначен для теплоснабжения жилых, торговых, складских и производственных помещений. Благодаря точному автоматическому поддержанием заданного температурного режима, электрические котлы могут применяться практически в любых системах отопления:

  • Любая площадь помещения
  • Радиаторная система / Система «Теплый пол» / Система воздушного отопления
  • Водяная система / Система с незамерзающим теплоносителем
  • Система с естественной циркуляцией / Система с принудительной циркуляцией (рекомендуется)
  • Открытая система отопления / Закрытая система отопления – с расширительным баком (рекомендуется)

Прибор может применяться совместно с другими источниками теплоснабжения в качестве основного или резервного.

Как правильно выбрать мощность электрического котла?
Самый простой, но наименее точный способ расчета. При высоте потолков в помещении 2,7 м на 10 м² требуется 1 кВт мощности, т.е. на дом 100 м² необходим котел 10 кВт. Эта мощность потребуется, чтобы поддерживать в помещении t пом = + 20°C. При наружной t = - 25°C. При использовании котла с теплым полом понадобится 50% дополнительной мощности.

Также вы можете воспользоваться специально разработанным инструментом - Подбор электрического котла

Для более точно расчета вы можете связаться с нашими специалистами: 8-800-100-24-65
Как узнать, есть ли у меня необходимая электрическая мощность?

На любой дом, или помещение, Энергосбытом выделяется определенная электрическая мощность. На этапе постройки дома, прокладываются кабели определенного сечения и заводятся на электрощитовую дома. Ставится автоматический выключатель в щитовой на ваш дом, который отключает электроэнергию в квартире в случае превышения по нагрузке. Обычно точное количество выделенной электрической мощности указывается в договоре с компанией – поставщиком электроэнергии.

Есть другой способ определить выделенную мощность приблизительно – нужно посмотреть на главный вводной автомат в вашем электрощите. Они бывают номиналом 10; 16; 20; 25; 32; 40 итд, если у вас однофазное подключение то эту цифру нужно умножить на 220 и вы получите вашу максимальную электрическую мощность в ваттах. Если трехфазное подключение, то номинал автомата нужно умножить на 220, а после еще раз умножить на 3.

Но помните, что кроме котла необходимо всегда оставлять примерно 20% электроэнергии на другие электроприборы.

Сколько электроэнергии котел потребляет за отопительный сезон?

КПД электрического котла больше 96%, соответственно, сколько он потребляет электрической энергии, примерно столько же отдает тепловой. Реально, на практике котел работает в течение отопительного сезона, в среднем одну треть времени, т.е. 8 часов в сутки. Отсюда можно приблизительно подсчитать, сколько тепловой энергии Вам потребуется на отопительный сезон в 7 месяцев для средне или плохо утепленного дома. При расчетной мощности 10 КВт будет израсходовано 10х8х30х7=16800 КВт\часов. Т.е. на 1 кВт расчетной мощности котла будет израсходовано 1680 кВт в год.

Как можно сэкономить электроэнергию при использовании котла?

  • Самый главный способ – уменьшить теплопотери от здания: утеплить стены, поставить вторые двери, стеклопакеты, утеплить чердак.

  • Установить терморегулятор комнатной температуры с программированием. Программатор позволяет держать дежурную температуру в помещении во время вашего отсутствия и ночью, тем самым уменьшаются теплопотери здания, и экономится электроэнергия. Данная функция имеется у контроллера «Невский».

    Установив погодозависимый контроллер "Невский", Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Отопление всегда работает ровно, не допуская сильных колебаний температуры воздуха в помещении. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 15-20%, т.е. покупка контролера оправдывает себя всего за один сезон.

  • Установить 2х тарифный электросчетчик. Расходование электроэнергии в ночное время по льготному тарифу даст экономию средств 10-15%.

  • В зданиях, площадью более 400-500 м2, где много помещений, поддержание комфортной температуры по одному, контрольному помещению не рационально. В таких случаях часто наблюдается необоснованный перегрев здания, и соответственно увеличиваются теплопотери и расход электроэнергии. Целесообразно для больших зданий устанавливать погодозависимый контроллер.



Подробнее о погодозависимом контроллере "Невский"

Какой теплоноситель можно использовать с электрическим котлом «Невский»?

В качестве   теплоносителя  в системах отопления можно применять как  воду , так и незамерзающие жидкости - антифризы. Незамерзающая жидкость (антифриз) представляет собой смесь воды, основного компонента (как правило, этиленгликоля или пропиленгликоля) и целевых добавок.

Вода является эффективным теплоносителем, т.к. при нагревании хорошо может накапливать большое количество тепла и отдавать при остывании. Она обладает хорошей текучестью и потому легко циркулирует по системе отопления. Но, все эти достоинства замещаются одним существенным недостатком - возможностью замерзания воды в системе и, как следствие, выводом последней из строя (дом с выключенной, но заполненной системой отопления зимой не оставишь). Еще одним недостатком можно считать необходимость изменения химического состава воды перед использованием для отопления (например, из-за повышенной концентрации железа, кислорода, солей жесткости и т. д.).

При применении незамерзающих теплоносителей нужно учитывать ряд их особенностей. В первую очередь испарения теплоносителя на основе этиленгликоля опасны для здоровья, поэтому все протечки недопустимы. При этом теплоноситель на основе пропиленгликоля безвредны, но они дороже этиленгликолевых более, чем в 2 раза Теплоноситель со временем меняет свои свойства и состав. Антикоррозийные присадки со временем вырабатываются. Температура замерзания при периодическом подмешивании воды поднимается. Необходимо раз в год производить измерение плотности Теплоносителя специальным реометром. Обычно 1 раз в три года его приходится полностью менять. При расчете новой системы отопления необходимо учитывать что теплопроводимость  и плотность этиленгликолевых теплоносителей ниже, чем у воды. Вследствие этого теплоотдающую поверхность (кол-во секций) радиаторных батарей необходимо увеличить на 30%. Производительность циркуляционного насоса нужно увеличивать в 1,5 – 1,7 раза.

Что еще нужно для системы отопления?

Для надежного и бесперебойного функционирования система отопления должна включать в себя, помимо котла еще 3 основных элемента:

  • Насос
  • Расширительный бак
  • Группа безопасности

Циркуляционный насос

Для обеспечения принудительной циркуляции в системе необходимо установить циркуляционный насос, обеспечивающий циркуляцию теплоносителя из расчета не менее 44 литров / час на один киловатт мощности электрокотла.


Выбрать насос

Расширительный бак

Кроме того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить стабильную  и комфортную температуру в помещениях даже в том случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является еще и то, что в ней может  быть использовано меньшее,  чем в  системе с естественной циркуляцией, количество теплоносителя.

При нагреве жидкость-теплоноситель расширяется. При увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена расширительным баком, позволяющим куда-то деться этому объему, то произойдет ее разрушение.

Конструкция мембранного расширительного бака представляет собой металлический корпус, внутри разделенный резиновой мембраной. В одной полости находится газ или воздух, сжатый до определенного давления. При повышении температуры в системе отопления, вода начинает поступать в водяную камеру расширительного бака, увеличивая давление в воздушной полости бака до давления в системе отопления.

Выбрать расширительный бак

Группа безопасности котла

Группа безопасности котла — набор предохранительных элементов  предназначенных для защиты  систем отопления от превышения максимально допустимого рабочего давления и отвода воздуха из них.

Любая группа безопасности состоит из:

  • Автоматический       воздухоотводчик.       При повышении в системе отопления давления, он автоматически сбрасывает из нее лишний воздух, таким образом, обеспечивая ее бесперебойную работу. Устанавливается воздухоотводчик в самой верхней точке системы отопления.

  • Предохранительный клапан, функционирующий в автономном режиме. Клапан не допускает поломки составляющих отопительной системы в случае чрезмерного повышения давления.

  •  Манометр. Обеспечивает визуальный контроль над давлением в отопительной системе.

Дистанционное управление котлом

Дистанционное управление котлом в пределах здания.

Термостат комнатный электромеханический (проводной)

Данный термостат применяется для автоматического регулирования температуры в системах отопления в различных помещениях – дома, гостиницы, школы, офисы,  предприятия и т.д. Применимо как в бытовой так и в промышленной областях.

Комнатный термостат устанавливается один на весь дом, обеспечивает постоянство температуры во всем доме, по заданной на нем температуре. При правильном подборе мощностей радиаторов в других помещениях, он пропорционально поддерживает необходимую температуру во сем доме.

Установка комнатного термостата не требует много времени: он соединяется с оборудованием 2 медными проводами, сечением 0,75 мм². После подключения термостата он сразу готов к работе, температура выставляется с помощью поворота ручки с делениями.

Подробнее об элекромеханическом комнатном термостате


Удаленное управление котлом

Если Вы хотите управлять котлом и контролировать его работу на дальних расстояниях, то можете использовать «GSM-модуль Невский»

GSM-модуль позволяет осуществлять дистанционный контроль и управление электрокотлом «Невский», отслеживать состояние охранной сигнализации дома с мобильного телефона.

Совместная работа GSM-модуля с электрокотлом «Невский» дает возможность с помощью SMS-сообщений включать и выключать котел, дистанционно изменять температуру в помещении, запрашивать показания датчиков котла и охранной сигнализации. В случае, каких либо отклонений в работе котла или охранной системы GSM-модуль автоматически пошлет Вам SMS сообщение.

Питание осуществляется от сетевого адаптера 12В и резервного аккумулятора на случай пропадания питания в сети.
