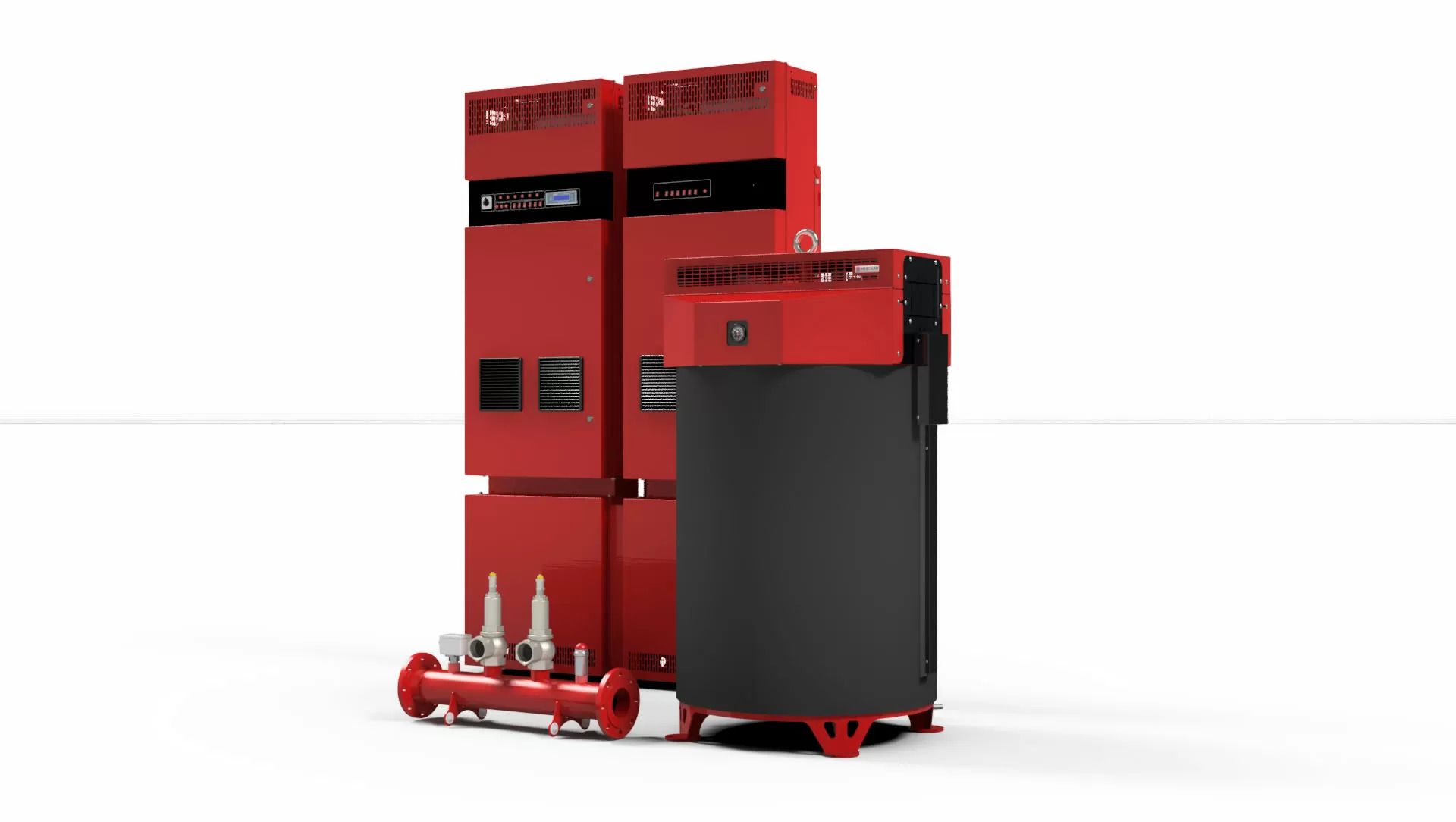

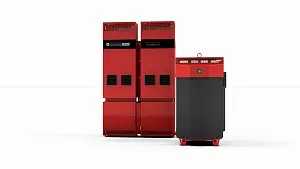

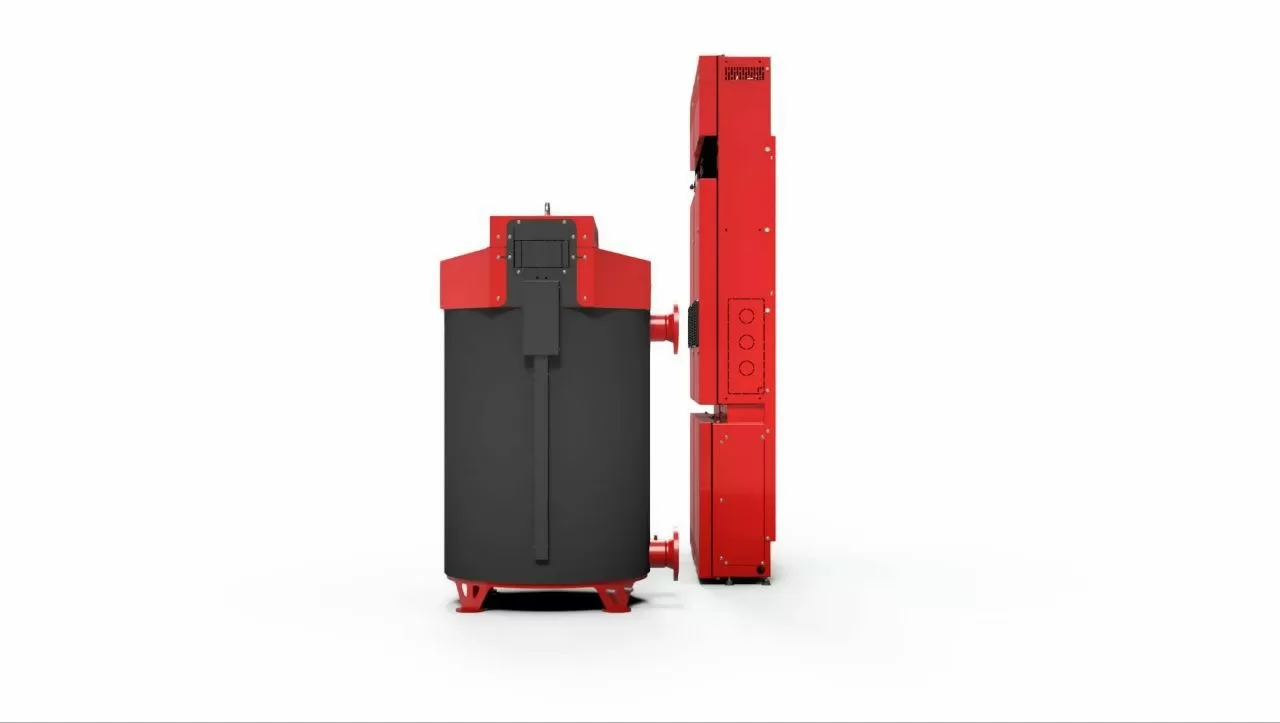

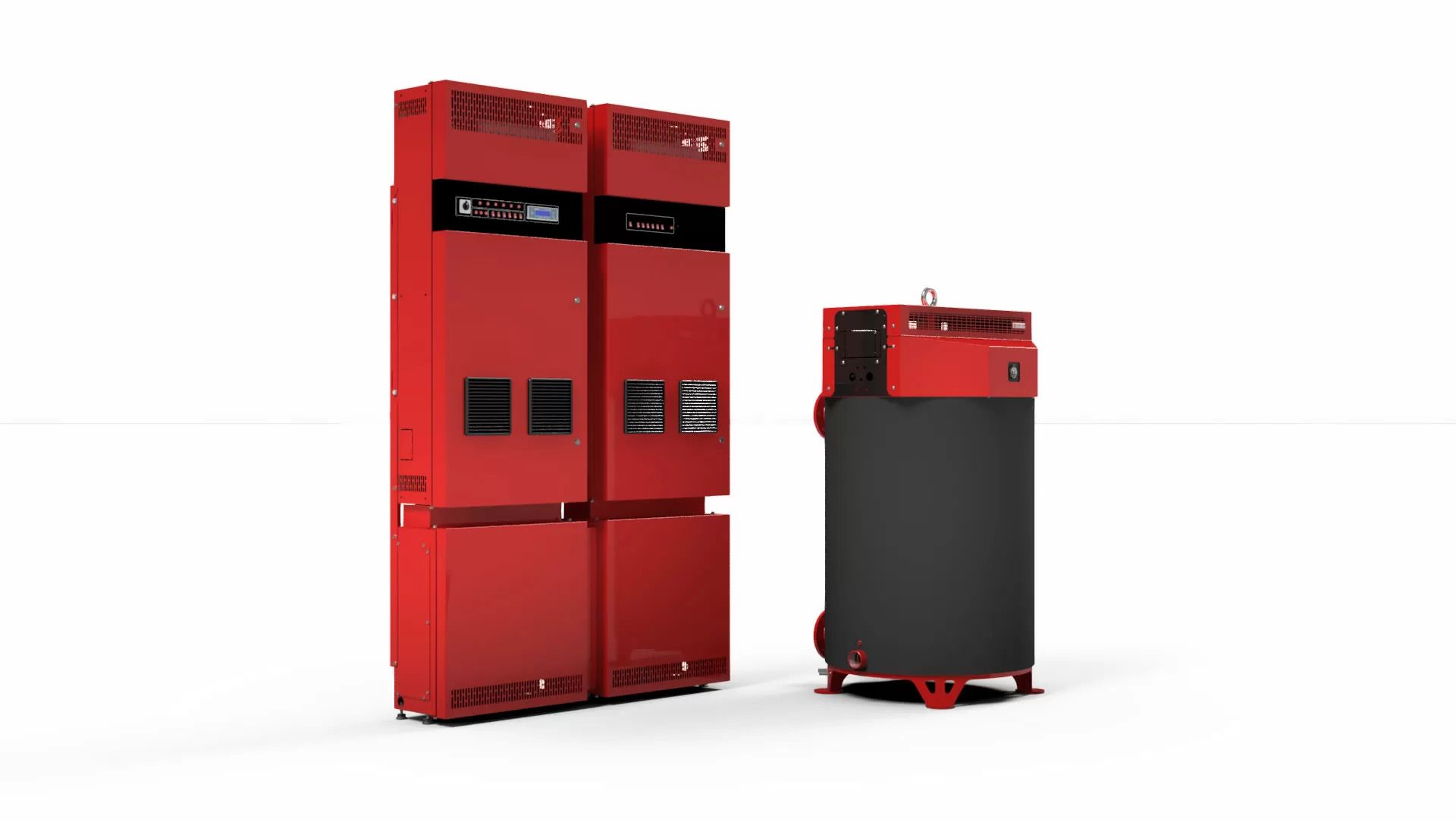

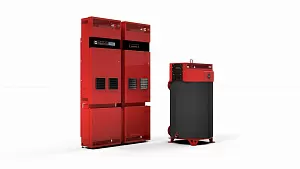

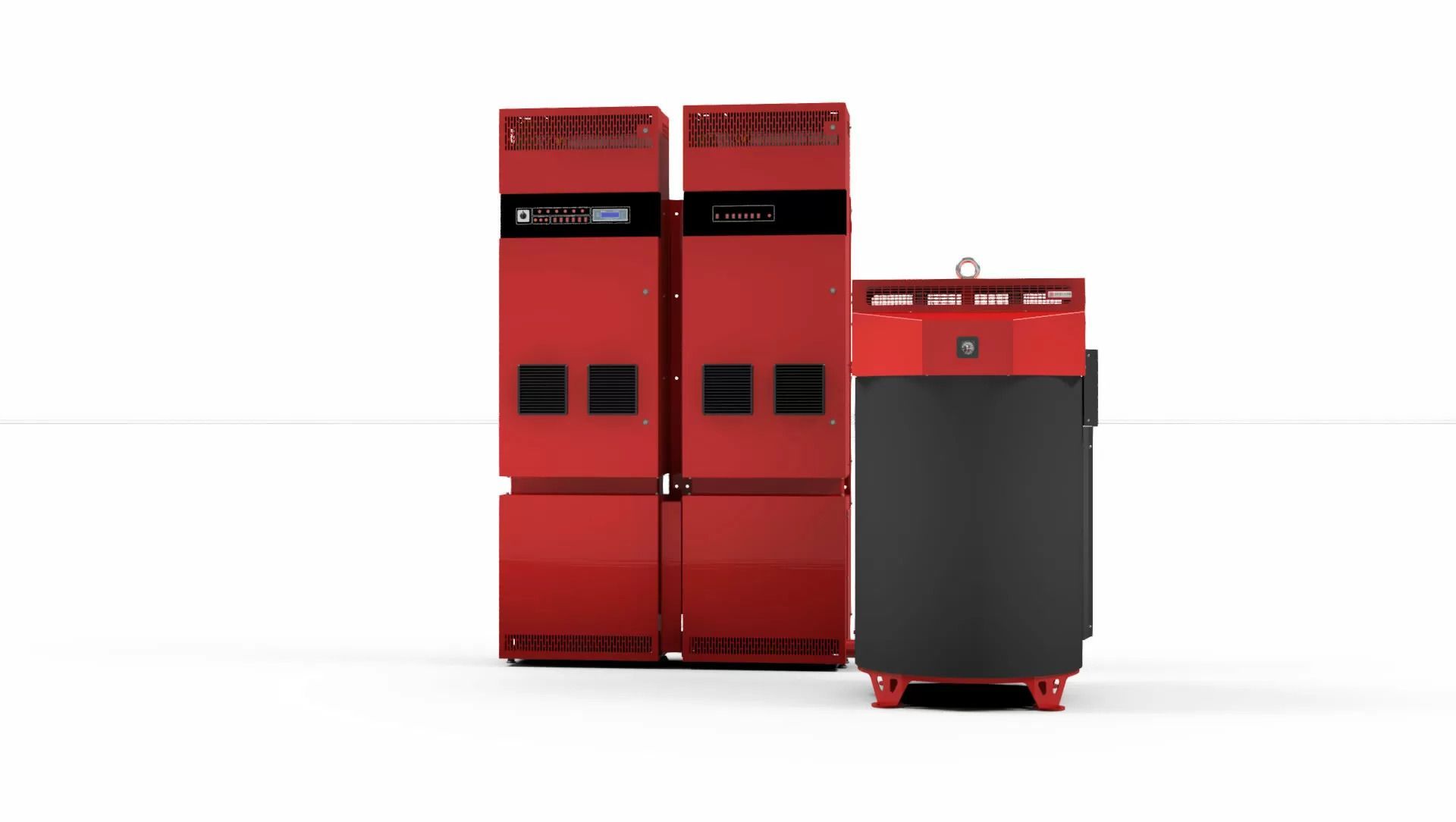

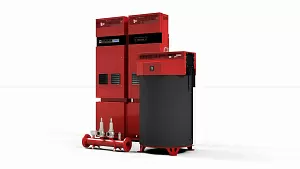

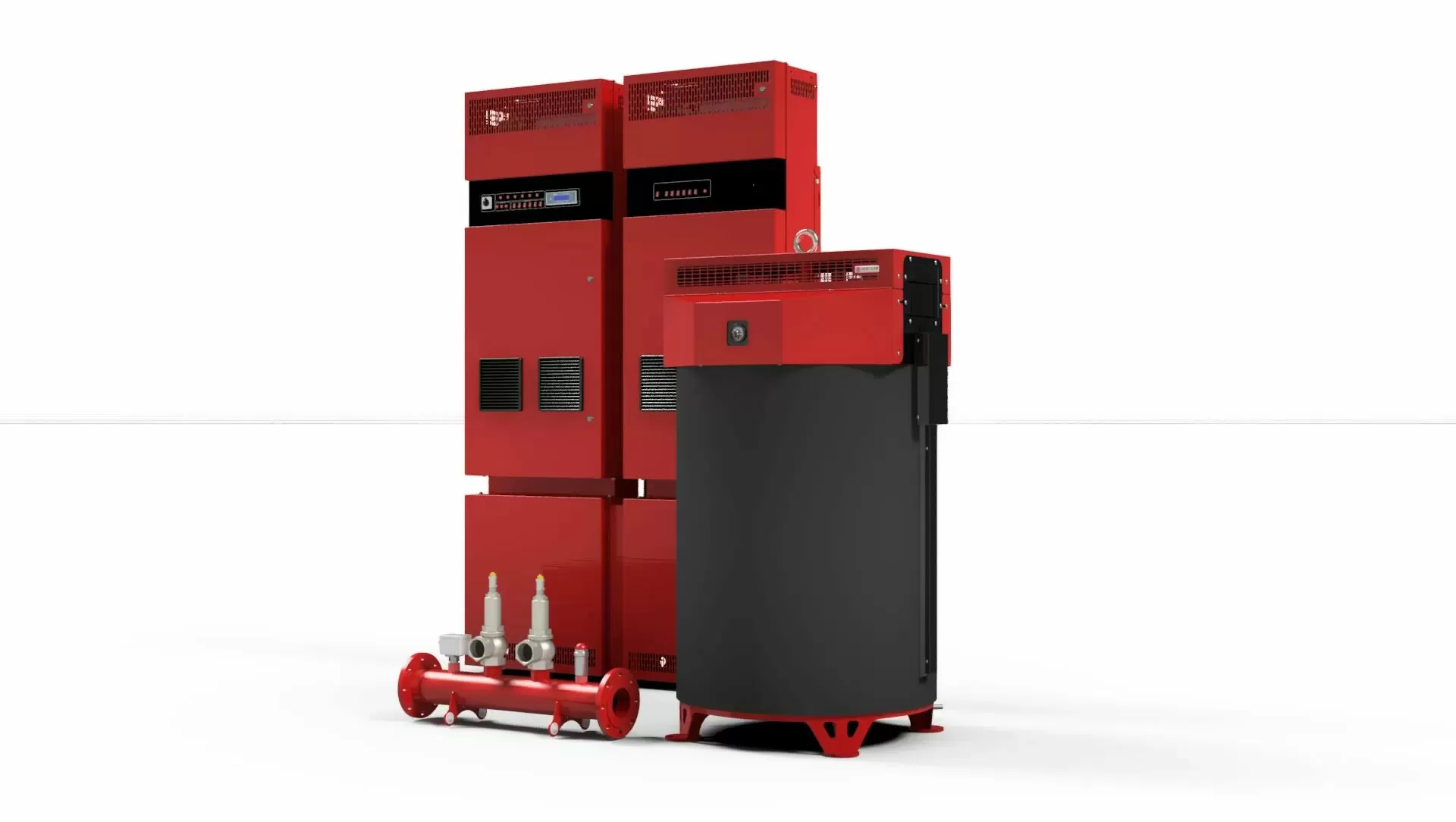

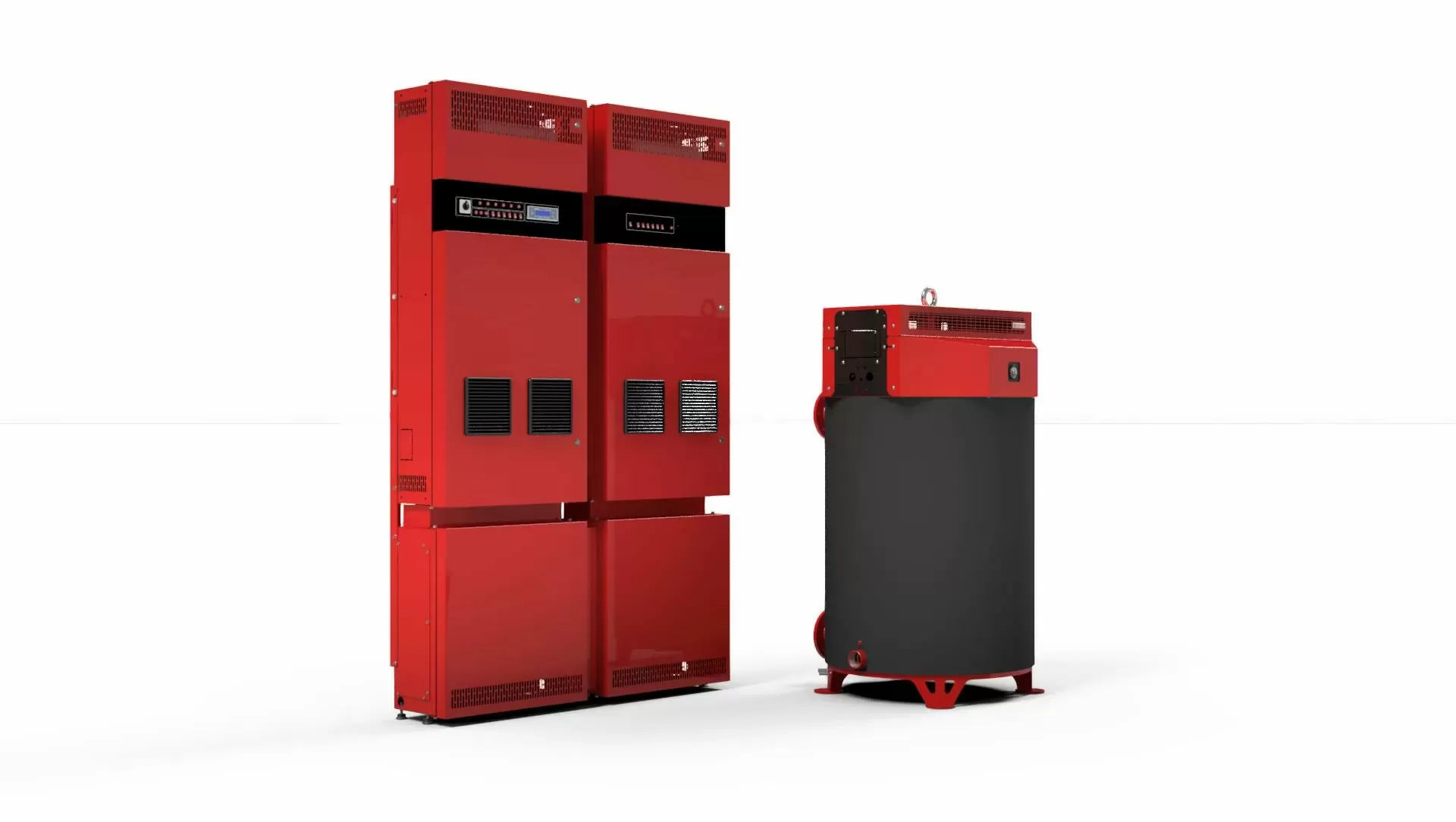

Промышленные электрокотлы 850 кВт «Невский»

Name: Промышленные электрокотлы 850 кВт «Невский»
Brand: Невский
Price: 2640900 RUB
Availability: InStock

2 640 900 ₽

Применяются для отопления больших производственных и общественных зданий. Шкаф автоматики и управления котла имеет встроенный погодозависимый контроллер и обеспечивает многоступенчатую защиту как каждого нагревательного элемента, так и всего котла в целом по всем возможным параметрам.

Основные преимущества:
•тройной контроль температуры теплоносителя
•двойной контроль давления теплоносителя
•тройной контроль наличия теплоносителя
•индивидуальная защита от короткого замыкания каждого ТЭНа
•контроль залипания контакторов
•наличие резервной системы управления
•погодозависимое управление.
•ПИД-регулирование с автоматическим выбором оптимального количество ступеней мощности.
•ротация нагревательных элементов
•возможность управления через шину RS 485
•обесточивание при снятии крышки котла

Гарантия производителя 18 месяцев

Декларация соответствия Таможенного союза

Номинальное напряжение питания ±10%

400

Преимущества

Нержавеющий блок-ТЭН

Нержавеющий блок-ТЭНы, установленные в латунную или стальную гайку, не подвержены коррозии, уплотняются фторопластовой прокладкой.

Крепление ТЭНов на общей гайке

Блок-ТЭНы состоят из 3-х ТЭНов, установленных в общую латунную или стальную гайку. Блок-ТЭНы, в отличие от ТЭНов на фланце удобны в эксплуатации и техническом обслуживании

Защита внутренних элементов

Дополнительная теплоизоляция позволяет лучше сохранять тепло в котле увеличивая его КПД. Защищают внутренние элементы котла от перегревания.

Защита от перегрузок

Автоматические выключатели предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного управления участками электрических цепей.

Защита от перегрева

Электрический котел снабжен термоограничителем, который отключает электронагреватель по достижении предельной температуры воды, что позволяет избежать перегрева теплоносителя.

Цифровой терморегулятор

Высокая цифровая точность регулирования и поддержания температуры теплоносителя в котле отопления.

Манометр

Манометр позволяет контролировать давление в котле.

Воздухоотведение

Воздухоотведение возможно в ручном режиме с помощью предохранительных клапанов

Предохранительный клапан

Предохранительный клапан предназначен для автоматического сброса давления сверх допустимого, путем выпуска рабочей среды в атмосферу.

Защита от слива теплоносителя

В верхней части корпуса прибора установлен датчик уровня (наличия теплоносителя), он обеспечивает отключение питания электрокотла в случае отсутствия теплоносителя в баке.

Варианты подключения кабеля

Вводные шины ШАУ допускают подключение либо провода, либо шины, либо четырех проводов меньшего сечения. Внутри ШАУ вводные шины закрыты прозрачным экраном-изолятором.Подвод питающего кабеля или кабельного лотка от котла к ШАУ возможен с четырех сторон. Варианты подключения

Ступени мощности

Несколько ступеней мощности делают регулировку температуры более плавной. Включение и выключение ступеней осуществляется каскадно – с задержкой нагрузка на контакторы и общую сеть снижается.

Автоматическая система охлаждения

Автоматическая система охлаждения предназначена для создания принудительной вентиляции шкафов автоматики и управления с целью защиты оборудования от перегрева. Вентиляторы дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа.

Возможность применения незамерзающей жидкости

В электрокотлах "Невский" используются высококачественные ТЭНы из нержавеющей стали, что позволяет использовать в качестве теплоносителя как воду, так и незамерзающие гликолевые жидкости.

Экологичность

Электрокотлы безопаснее чем твердотопливные или жидкотопливные, не выделяют дыма и угарного газа, не требуют чистки. Электрокотлы можно использовать, как основной или резервный источник тепла.

ПИД-регулирование

Управление прибором по датчику температуры может осуществляться в режиме пропорционально-интегрально-дифференцирующего регулирования (ПИД-регулирования) с автоматическим выбором оптимального количество ступеней мощности.

Настройка гистерезиса

Ограничение min / max температуры нагрева. Настройка гистерезиса - точности поддержания температуры включения и выключения – экономит ресурсы контакторов.

Электронный переключатель фаз

Переключатель фаз обеспечивает бесперебойное питание цепей управления котла; защищает цепи от недопустимых колебаний напряжения в сети; в зависимости от наличия и качества напряжения на фазах автоматически производит выбор наиболее подходящей фазы и подает ее на цепь управления.

Реле протока

Реле протока отключает электрокотел при отсутствии циркуляции теплоносителя в системе, что позволяет исключить перегрев теплоносителя.

Датчик давления

Датчик максимального давления отключает прибор при превышении максимального давления в системе, что помогает исключить деформацию и выход из строя котла.

Встроенный погодозависимый контроллер

ШАУ котла имеет встроенный погодозависимый контроллер "Невский", Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 25-35%

Технические характеристики

ХАРАКТЕРИСТИКИ	ПОКАЗАТЕЛИ	ЕДИНИЦЫ ИЗМЕРЕНИЯ
Номинальная мощность, ±5%	850	кВт
Номинальное напряжение питания ±10%	400	В
Максимальное давление	0,6 [6]	МПа [Bar]
Высота бака котла	1510	мм
Ширина бака котла	870	мм
Глубина бака котла	930	мм
Высота ШАУ	2290	мм
Ширина ШАУ	1440	мм
Глубина ШАУ	335	мм
Количество нагревательных групп	12 групп
Максимальная мощность одной группы	100	кВт
Диапазон регулирования температуры теплоносителя	5 - 90	ºC
Номинальный ток автоматического выключателя, при напряжении питания 400 В	2000	А
Требуемая площадь поперечного сечения медного провода подводящего кабеля, при напряжении питания 400 В	Шина 100х10	мм²
Рекомендуемая отапливаемая площадь при высоте потолков не более 2,7м; t нар. -25°С	8500	м²
Объем бака	500	л
Масса	715	кг
Объем в упаковке. Котел + ШАУ	4,5	м³

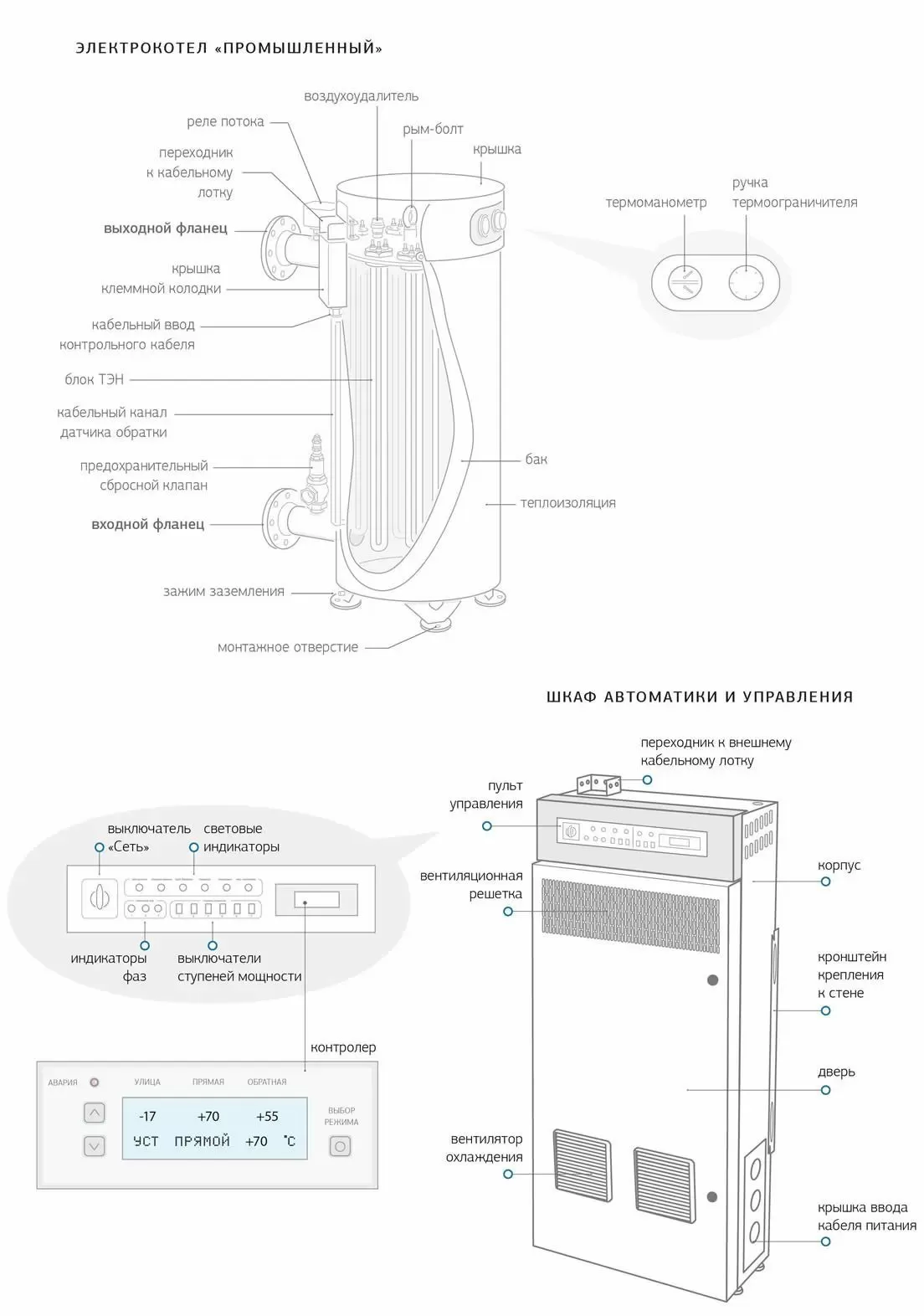

Устройство

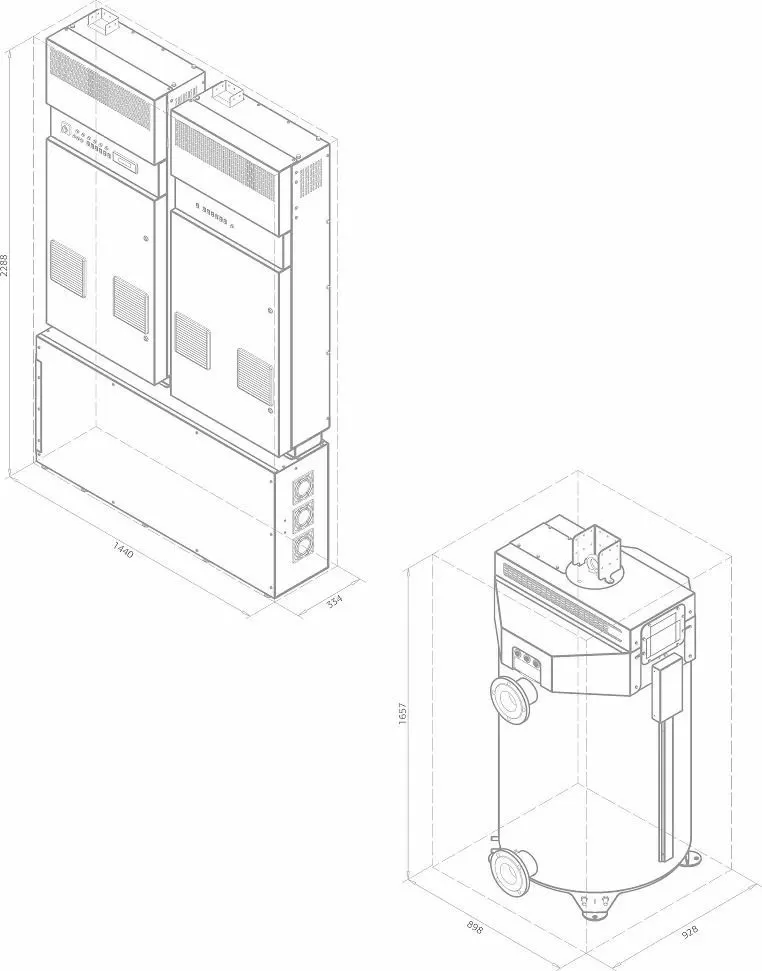

Габариты

Варианты обвязки электрокотла

Стандартная схема обвязки отопительного электрического котла с минимальным набором дополнительного оборудования. В качестве отопительных приборов могут использоваться любые виды радиаторов, конвекторов или секционных регистров. В качестве теплоносителя в системе отопления можно применять как воду, так и незамерзающие жидкости – антифризы на основе этиленгликоля или пропиленгликоля.

При данной схеме обвязки котла электрокотел поддерживает температуру в здании по температуре, в контрольном помещении, где установлен комнатный термостат. Комнатный термостат рекомендуется устанавливать в помещениях со стабильной температурой (спальнях, гостиных). Вместо комнатного термостата может быть установлен термостат-программатор, который позволят программировать температуру в помещении по часам в течение дня и в течение всей недели. Также регулировка температуры может производиться автоматически в погодозависимом режиме при установке контроллера «Невский».

1. Электрический котел «Невский»
2. Вводно-распределительное устройство
3. Шкаф автоматики и управления
4. Воздухоотводчик
5. Манометр
6. Термометр
7. Ручной воздухоудалитель
8. Косой фильтр (грязевик)

9. Запорная арматура
10. Шкаф управления насосами
11. Счетчик учета воды отопления
12. Обратный клапан
13. Расширительный мембранный бак
14. Слив
15. Предохранительный клапан

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температуру в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для отопления здания. Прогрев помещений до комфортной температуры основным котлом, при приезде хозяев происходит очень быстро.

Электрокотел Невский можно использовать в качестве резервного при последовательном подключении с газовым или жидкотопливным котлом. При этом на терморегуляторе электрокотла Невский выставляется температура теплоносителя на 8-10° C ниже установленного на основном котле, а температура воздуха на компактном термостате электрокотла в помещении на 5° C ниже, чем установленная на комнатном термостате основного котла. Если по какой-либо причине основной котел (газовый или дизельный) остановится, и температура в помещении понизится – электрический котел автоматически включится, и будет поддерживать установленную на его терморегуляторе температуру помещения.

1. Электрический котел «Невский»
2. Расширительный мембранный бак
3. Датчик уличной температуры
4. Группа безопасности
5. GSM-модуль дистанционного управления «Невский»
6. Термостат комнатный
7. Погодозависимый контроллер «Невский»

8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос
13. Газовый или жидкотопливный котел

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температуру в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для отопления здания. Прогрев помещений до комфортной температуры основным котлом, при приезде хозяев происходит очень быстро. При данной схеме обвязки котлов электрокотел работает как вспомогательный. Дом протапливается твердотопливным котлом. Питание на электрокотел подано, но автоматика не включает нагрев, поскольку температура в помещении выше выставленной на комнатном термостате (18-20 °C). В ночное время, после того, как горение в твердотопливном котле закончилось, и температура в помещении упала – автоматически включается электрокотел и поддерживается до утра заданную температуру в помещении.

Монтировать электрокотел после (на подаче) твердотопливного котла не допускается, поскольку температура теплоносителя на выходе с твердотопливного котла может достигать 110-120° C, что может привести к выходу из строя электрокотла, поэтому он устанавливается перед твердотопливным котлом, на «обратке».

1. Электрический котел «Невский»
2. Расширительный мембранный бак
3. Группа безопасности
4. Система отопления
5. Вентиль для слива теплоносителя

6. Слив
7. Косой фильтр (грязевик)
8. Циркуляционный насос
9. Твердотопливный котел

В зданиях, где требуется гарантированное поддержание климатических условий в помещениях (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованной системе теплоснабжения электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.

При переходе на автономную систему отопления с электрическим котлом, запорная арматура перекрывается на входе и выходе теплоносителя от централизованной сети теплоснабжения и открывается запорная арматура на входе и выходе контура электрокотла, после чего система отопления работает по замкнутому контуру. В схеме можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.

7. Погодозависимый контроллер «Невский»
8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос

В зданиях, где требуется гарантированное поддержание климатических условий в помещениях (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованной системе теплоснабжения электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.

При переходе на автономную систему отопления с электрическим котлом, запорная арматура централизованной сети теплоснабжения перекрывает теплообменник и открывается запорная арматура на входе и выходе контура электрокотла, после чего система отопления работает по замкнутому контуру. В схеме можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.

1. Электрический котел «Невский»
2. Группа безопасности
3. Датчик уличной температуры
4. Расширительный мембранный бак
5. GSM-модуль дистанционного управления «Невский»
6. Термостат комнатный
7. Погодозависимый контроллер «Невский»

8. Система отопления
9. Вентиль для слива теплоносителя
10. Слив
11. Косой фильтр (грязевик)
12. Циркуляционный насос
13. Пластинчатый теплообменник
