ТЭН АВП 10 кВт комплект для водонагревателей «Невский»

Name: ТЭН АВП 10 кВт комплект для водонагревателей «Невский»
Brand: Невский
Price: 13300 RUB
Availability: InStock

13 300 ₽

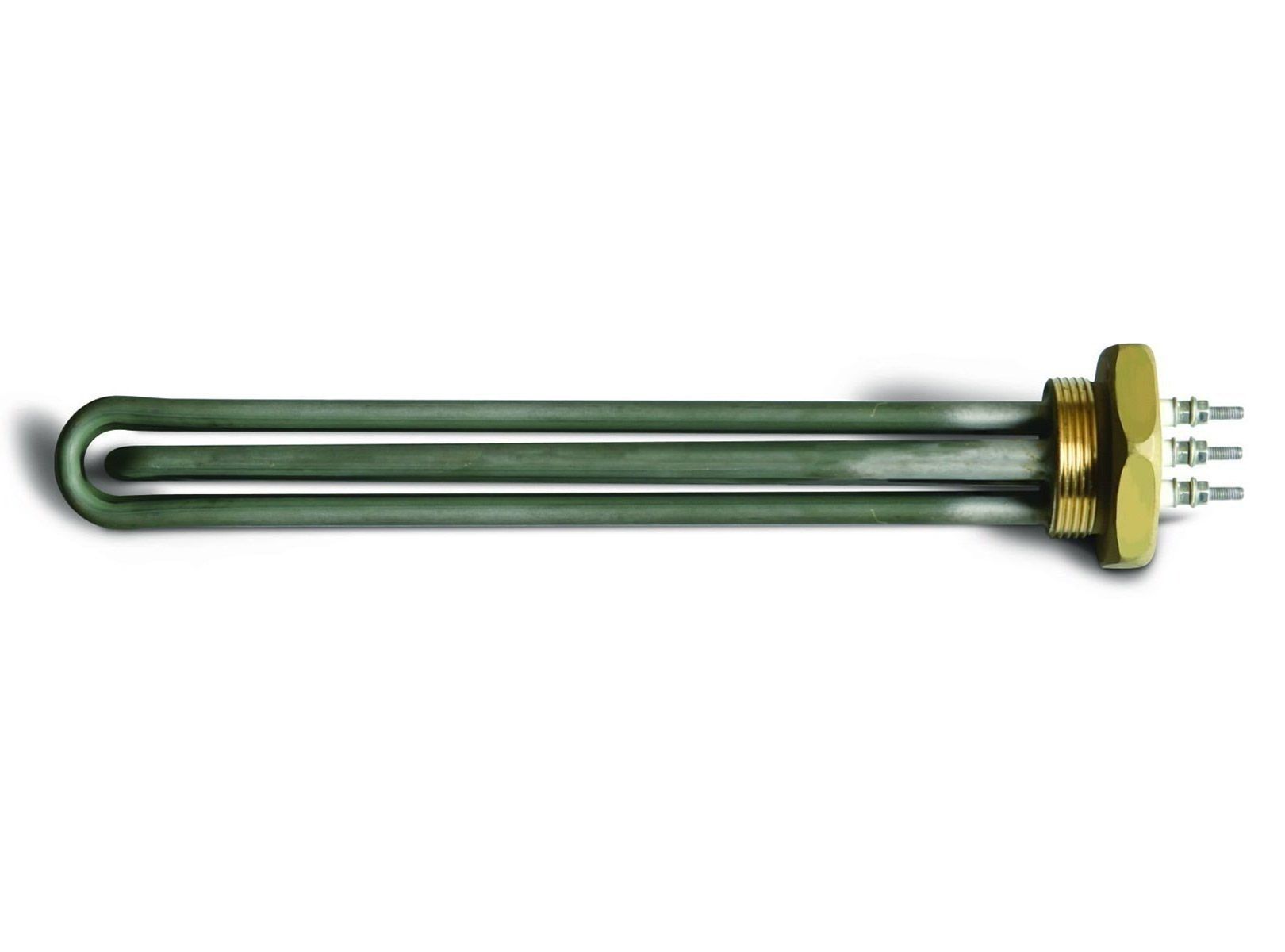

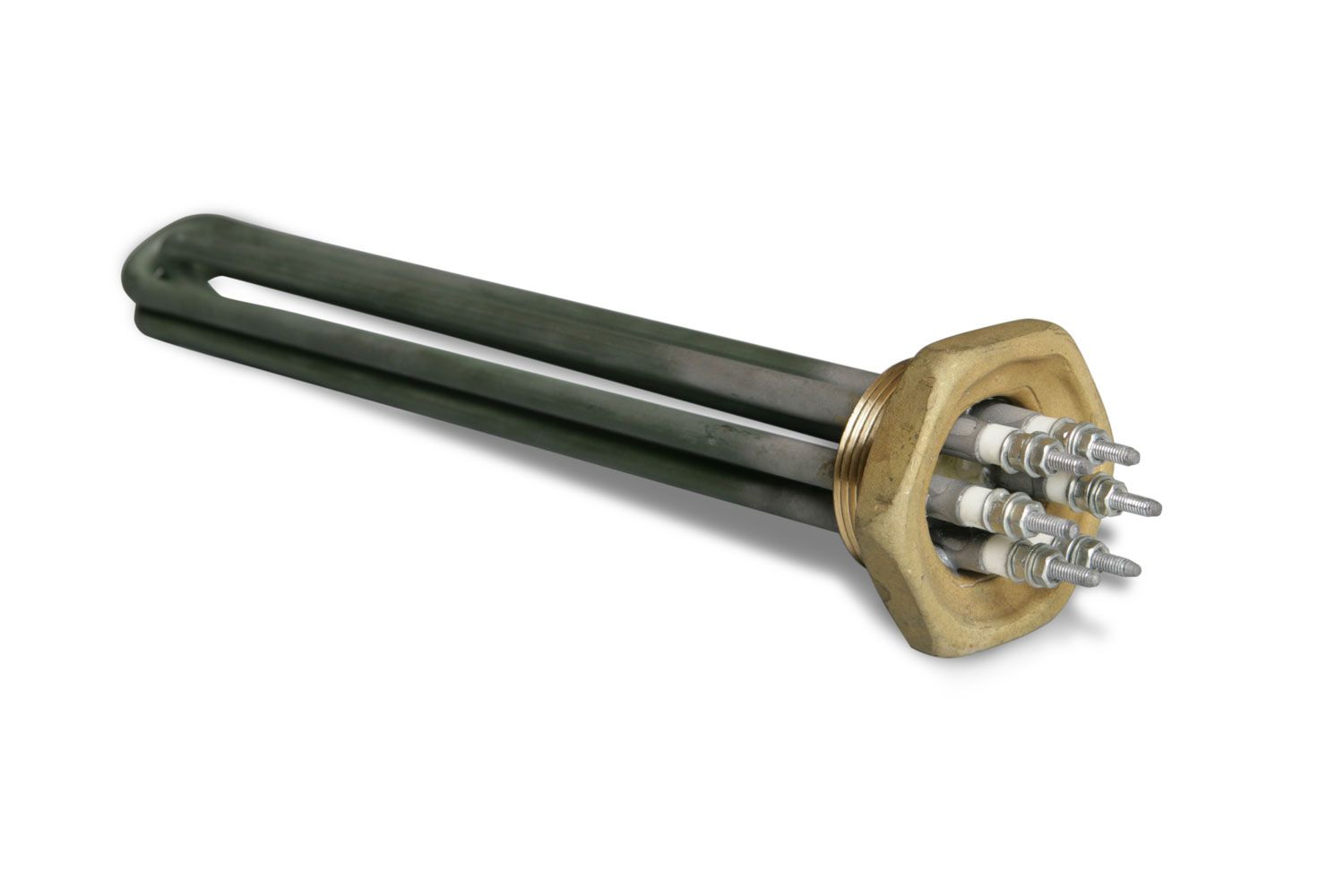

Нагрев воды в водонагревателе может производиться как от блока встроенных электротэнов, так и от теплообменника. Возможен комбинированный вариант. Каждый блок-ТЭН имеет латунное основание и состоит из трех ТЭНов, изготовленных из нержавеющей стали AISI316L. Данная марка стали дает усиленную коррозионную стойкость, что увеличивает срок службы блок-ТЭНов.

К каждому комплекту ТЭНов подбирается Шкаф Автоматики и Управления ШАУ, согласно номинальной мощности (поставляется отдельно). ШАУ анализирует состояние термовыключателя и терморегулятора и производит включение или выключение контакторов нагревательных групп блок-ТЭНов и циркуляционного насоса теплообменника в зависимости от конкретной ситуации. Каждая группа блок-ТЭНов имеет свой контактор и защищена автоматическим выключателем, которые входят в состав ШАУ.

Мощность встраиваемых ТЭНов может быть изменена (до 300 кВт) в соответствии с требованиями заказчика.

Устройство

Варианты обвязки водонагревателя

Данная схема – водонагревателя накопительного типа с нагревом только от блоков электротэнов применяется на объектах, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период.

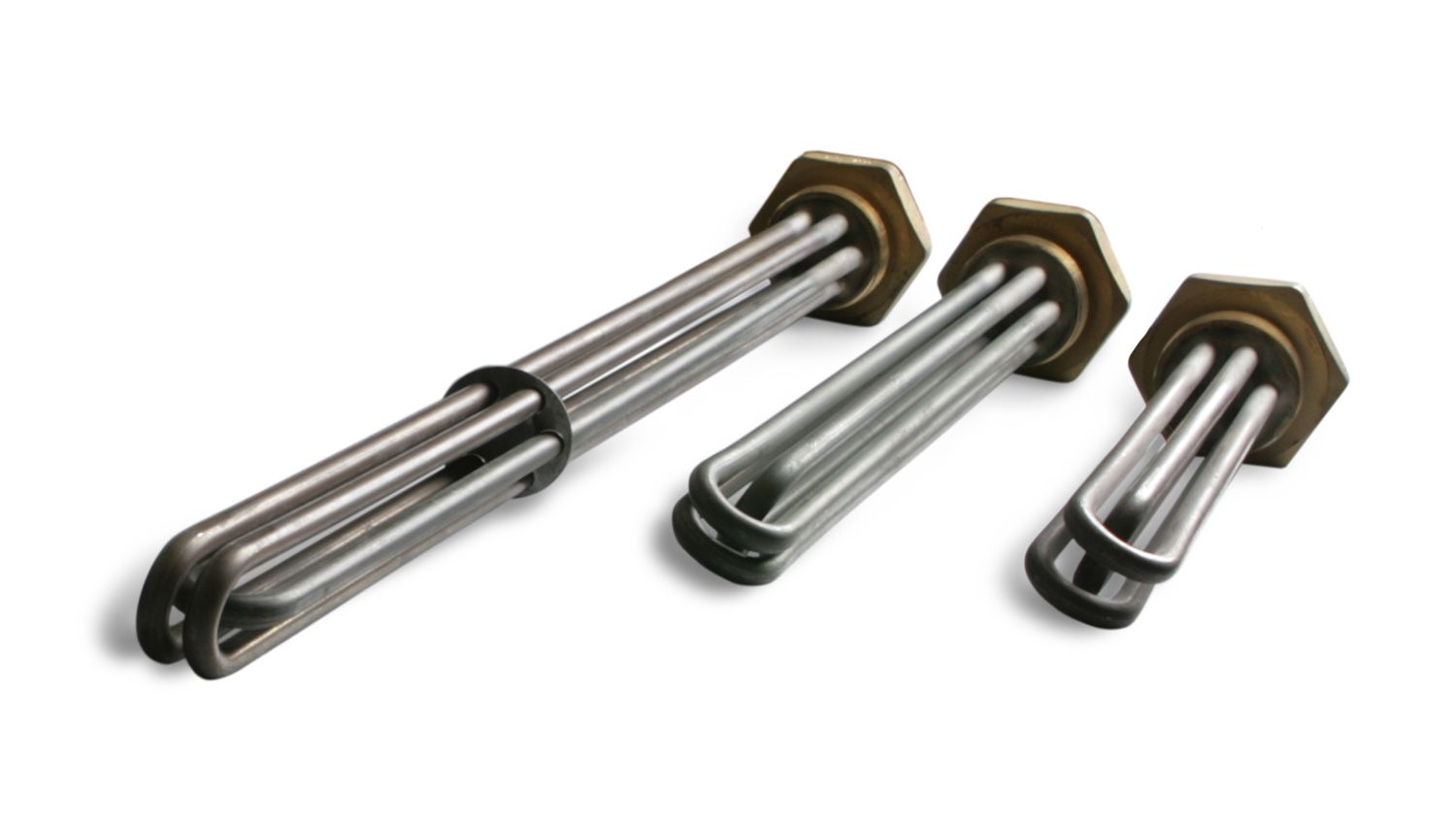

На оболочке ТЭНа отсутствует напряжение, поэтому их можно эксплуатировать при непосредственном контакте с нагреваемой средой. Наиболее удобные в эксплуатации - это блок-ТЭНы. Они состоят из 3х ТЭНов, впаянных в общую латунную гайку. Такое крепление ТЭНов значительно надежнее и удобнее фланцевого соединения. Для нагрева теплоносителя в электрокотлах блок-ТЭНов может быть несколько. Мощность водонагревателя при этом является суммарной мощностью блок-ТЭНов. Внутри бака водонагревателя размещаются один или несколько ТЭНов.

Мощность регулируется ступенчато, включением одного или нескольких групп ТЭНовых нагревателей. Пользователь при необходимости может принудительно задать максимальную мощность, в пределах которой водонагреватель может динамически менять потребление. Блок управления в зависимости от настройки терморегулятора и температуры воды в водонагревателе производит включение или выключение контакторов нагревательных групп блок – ТЭНов, позволяет регулировать мощность нагрева и отключает нагреватели при возникновении аварийных ситуаций.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Шкаф автоматики и управления	6. Терморегулятор с термоограничителем 7. Слив с предохранительно клапана. 8. Вентиль слива. 9. Слив

Данная комплектация водонагревателя применяется для объектов, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период. Комбинированные водонагреватели работают и от систем отопления, и от сети электропитания. В конструкцию комбинированного водонагревателя входят теплообменник, который соединён с системой отопления. Применение такой конструкции увеличивает скорость нагрева воды и сокращает затраты.

Комбинированные водонагреватели, так же как и водонагреватели косвенного нагрева, бывают со спиралевидным встроенным теплообменником, либо с выносным пластинчатым теплообменником. Конструкция комбинированного водонагревателя позволяет в тёплое время года получать горячую воду с использованием только электричества, а когда в работу включён отопительный котёл, нагрев воды происходит за счёт нагретого теплоносителя от котла. А в случае необходимости быстрого нагрева большого количества воды могут быть задействованы оба типа нагрева.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Шкаф автоматики и управления	6. Терморегулятор с термоограничителем 7. Теплообменник трубчатый встроенный. 8. Электромагнитный клапан 9. Вентиль слива. 10. Предохранительный клапан
