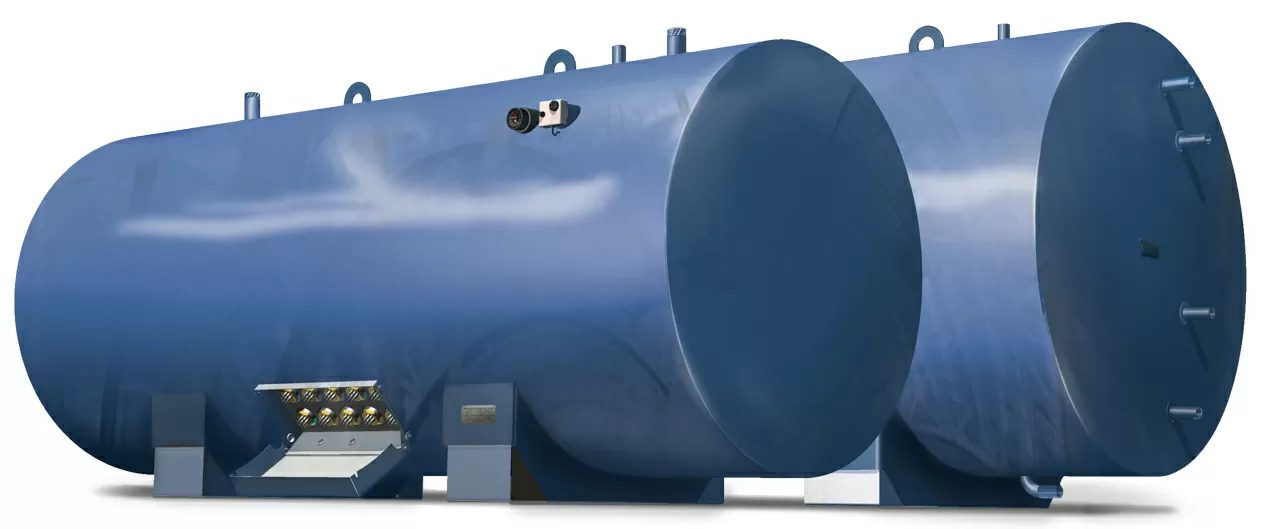

Водонагреватель 10000 литров горизонтальный

1 948 400 ₽

Промышленный электрический водонагреватель 10000 литров предназначен для горячего водоснабжения жилых и промышленных объектов, больниц, учебных заведений и гостиничных комплексов. Нагрев воды в водонагревателях может производиться, как от встроенных блок - ТЭНов, так и от теплообменника косвенного нагрева.

Корпус емкости водонагревателя 10000 литров и нагревательные элементы изготовлены из нержавеющей стали и рассчитаны на длительный срок эксплуатации. При применении водонагревателя для нагрева воды для технологических нужд производства корпус может быть изготовлен из углеродистой стали. Снаружи емкость изолирована высококачественной теплоизоляцией, сверху защищена полимерной пленкой.

Водонагреватель горизонтальный 10000 л. легко обеспечивает пиковые расходы системы горячего водоснабжения и может применяться совместно с другими источниками горячего водоснабжения в качестве основного или резервного. Теплообменник косвенного нагрева бойлера может быть выполнен, как в виде внешнего пластинчатого теплообменника, так и в виде встроенного змеевика из нержавеющей стали, теплоноситель в который подается от системы отопления здания.

Гарантия производителя 12 месяцев

Декларация соответствия Таможенного союза

Артикул

АВП-НГ-10000

добавить к сравнению

Углеродистая сталь (S235JR / СТ.3)

10000 л.

Нержавеющая сталь (AISI 304)

10000 л.

Оборудование	Объем (литр.)	ТЭНы (кВт)	Шкаф (кВт)	Теплообм. (кВт)	Комплект арматуры	Положение	Нержавеющая сталь, (руб.)	Углеродная сталь, (руб.)
Теплоаккумулятор	10000				-		3 351 100	1 948 400	Заказать
Теплоаккумулятор	500				-		305 000	205 200	Заказать
Теплоаккумулятор	750				-		322 000	240 200	Заказать
Теплоаккумулятор	1000				-		429 300	275 100	Заказать
Теплоаккумулятор	1500				-		643 900	330 000	Заказать
Теплоаккумулятор	2000				-		858 600	441 300	Заказать
Теплоаккумулятор	2500				-		932 000	512 900	Заказать
Теплоаккумулятор	3000				-		1 005 400	584 600	Заказать
Теплоаккумулятор	4000				-		1 340 500	779 400	Заказать
Теплоаккумулятор	5000				-		1 675 600	974 200	Заказать
Теплоаккумулятор	6000				-		2 010 700	1 169 100	Заказать
Теплоаккумулятор	7000				-		2 345 800	1 363 900	Заказать
Теплоаккумулятор	8000				-		2 680 900	1 558 700	Заказать
Теплоаккумулятор	9000				-		3 016 000	1 753 600	Заказать

Другие объёмы

Преимущества

Нержавеющий блок-ТЭН

Нержавеющие блок-ТЭНы из нержавеющей стали AISI316L, установленные в латунную или стальную гайку, не подвержены коррозии, уплотняются фторопластовой прокладкой.

Крепление ТЭНов на общей гайке

Блок-ТЭНы состоят из 3-х ТЭНов, впаянных в общую латунную гайку. Блок-ТЭНы, в отличие от ТЭНов на фланце удобны в эксплуатации и техническом обслуживании

Качественная теплоизоляция

Чем толще слой теплоизоляции водонагревателя, тем быстрее будет нагреваться вода и медленнее остывать, будет затрачиваться меньшее количество электроэнергии для нагрева воды.

Защита от перегрузок

Автоматические выключатели предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного управления участками электрических цепей.

Защита от перегрева

Водонагреватель снабжен термоограничителем, который отключает электронагреватель по достижении предельной температуры воды, что позволяет избежать ее перегрева.

Механический терморегулятор

Терморегулятор применяется для ограничения температуры воды в водонагревателе.

Манометр

Манометр позволяет контролировать давление в водонагревателе.

Предохранительный клапан

Предохранительный клапан предназначен для автоматического сброса давления сверх допустимого, путем выпуска рабочей среды в атмосферу.

Экологичность

Электрические водонагреватели безопаснее чем твердотопливные или жидкотопливные, не выделяют дыма и угарного газа, не требуют чистки.

Технические характеристики

ХАРАКТЕРИСТИКИ	ПОКАЗАТЕЛИ	ЕДИНИЦЫ ИЗМЕРЕНИЯ
Артикул	АВП-НГ-10000
Ёмкость (±5%)	10000	литр
Материал бака	AISI 304/S235JR (ст.3)
Внешний диаметр B	2420	мм
Длина L	4370	мм
Высота H	2720	мм
Масса водонагревателя	2000	кг
Объем в упаковке	13	м³
Толщина теплоизоляции	100	мм
Допустимое давление	0,6	МПа
Рекомендуемая электрическая мощность встроенных ТЭНов (опция)	75	кВт
Время нагрева при рекомендуемой мощности от +5 до +65ºС ΔT=60ºC	9,3	час
Максимальная электрическая мощность встроенных ТЭНов	300	кВт
Пределы настройки термостата (±5)	от +30 до + 85	ºС
Номинальное напряжение для блок ТЭНов (±10%)	400	В
Рекомендуемая мощность внешнего/внутреннего теплообменника (опция)	450	кВт
Патрубки холодной / горячей воды. вн. резьба	2	дюймы
Сливной патрубок вн. резьба	1 ¼	дюймы
Патрубок под предохранительный клапан вн. резьба	1 ¼	дюймы
Гайка под гильзу терморегулятора / термоманометра вн. резьба	1/2	дюймы
Патрубок рециркуляции вн. резьба (опция)	1 ¼	дюймы
Количество гаек под блок-ТЭН G 1½" стандартная комплектация	6	шт.
Высота сливного патрубка Hс	75	мм

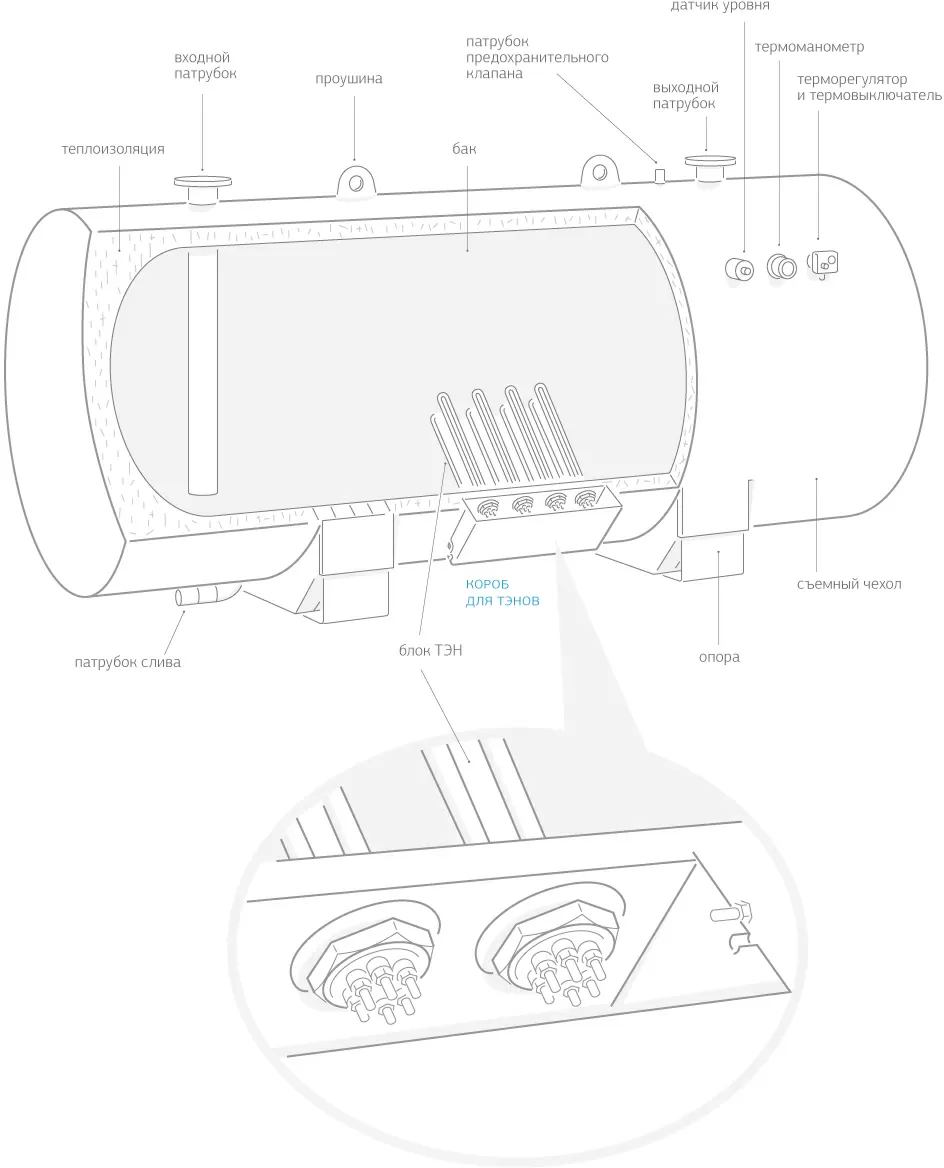

Устройство

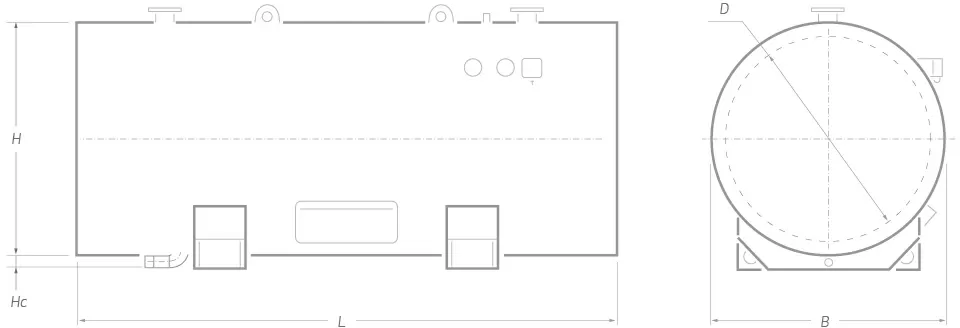

Габариты

Варианты обвязки водонагревателя

Конструкция водонагревателя накопительного типа с нагревом только от блоков электротэнов применяется на объектах, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период.

На оболочке ТЭНа отсутствует напряжение, поэтому их можно эксплуатировать при непосредственном контакте с нагреваемой средой. Наиболее удобные в эксплуатации - это блок-ТЭНы. Они состоят из 3х ТЭНов, впаянных в общую латунную гайку. Такое крепление значительно надежнее и удобнее фланцевого соединения. Для нагрева теплоносителя в электрокотлах блок-ТЭНов может быть несколько. Мощность водонагревателя при этом является суммарной мощностью всех элементов. Внутри бака водонагревателя размещаются один или несколько ТЭНов.

Мощность регулируется ступенчато, включением одного или нескольких групп ТЭНовых нагревателей. Пользователь при необходимости может принудительно задать максимальную мощность, в пределах которой водонагреватель может динамически менять потребление. Блок управления в зависимости от настройки терморегулятора и температуры воды в водонагревателе производит включение или выключение контакторов нагревательных групп блок – ТЭНов, позволяет регулировать мощность нагрева и отключает нагреватели при возникновении аварийных ситуаций.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Шкаф автоматики и управления	6. Терморегулятор с термоограничителем 7. Слив с предохранительно клапана. 8. Вентиль слива. 9. Слив

При использовании данной схемы обвязки, во встроенный теплообменник - змеевик подается вода из системы отопления. Регулирование температуры воды в водонагревателе осуществляется электромагнитным клапаном по сигналу от терморегулятора. Такая конструкция применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.

По своей структуре теплообменник-змеевик представляет собой свернутую по определенному профилю трубу. Чаще всего подобные изделия производятся в форме спирали. Одной из модификаций являются устройства, в которых спиралью сворачивается несколько параллельно расположенных трубок. Элемент помещается в емкость, заполненную рабочей средой. Нагревание теплоносителя осуществляется за счет его непрерывного или периодического протока через систему. Конструкция погружного теплообменника может дополняться перемешивающими устройствами. Применение таких устройств обеспечивает увеличение эффективности работы прибора.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Терморегулятор с термоограничителем	6. Теплообменник трубчатый встроенный. 7. Электромагнитный клапан 8. Вентиль слива. 9. Предохранительный клапан

Данная комплектация водонагревателя применяется для объектов, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период. Комбинированные водонагреватели содержат теплообменник и работают от систем отопления и от сети электропитания. Применение такой конструкции увеличивает скорость нагрева воды и сокращает затраты.

Комбинированные водонагреватели, так же как и водонагреватели косвенного нагрева, бывают со спиралевидным встроенным, либо с выносным пластинчатым теплообменником. Конструкция такого водонагревателя позволяет в тёплое время года получать горячую воду с использованием только электричества, а когда в работу включён отопительный котёл, нагрев воды происходит за счёт его нагретого теплоносителя. В случае необходимости быстрого нагрева большого количества воды могут быть задействованы оба типа нагрева.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Шкаф автоматики и управления	6. Терморегулятор с термоограничителем 7. Теплообменник трубчатый встроенный. 8. Электромагнитный клапан 9. Вентиль слива. 10. Предохранительный клапан
