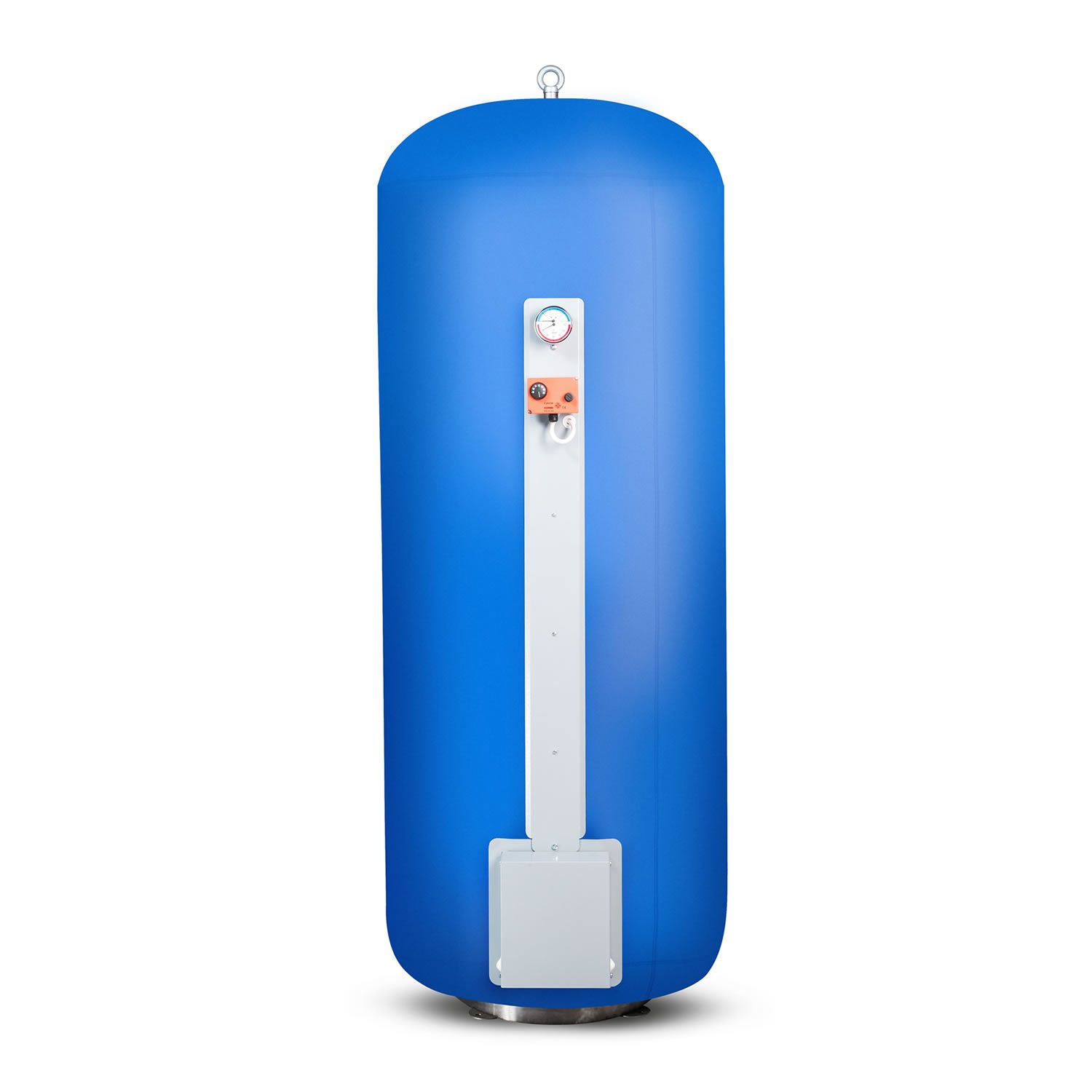

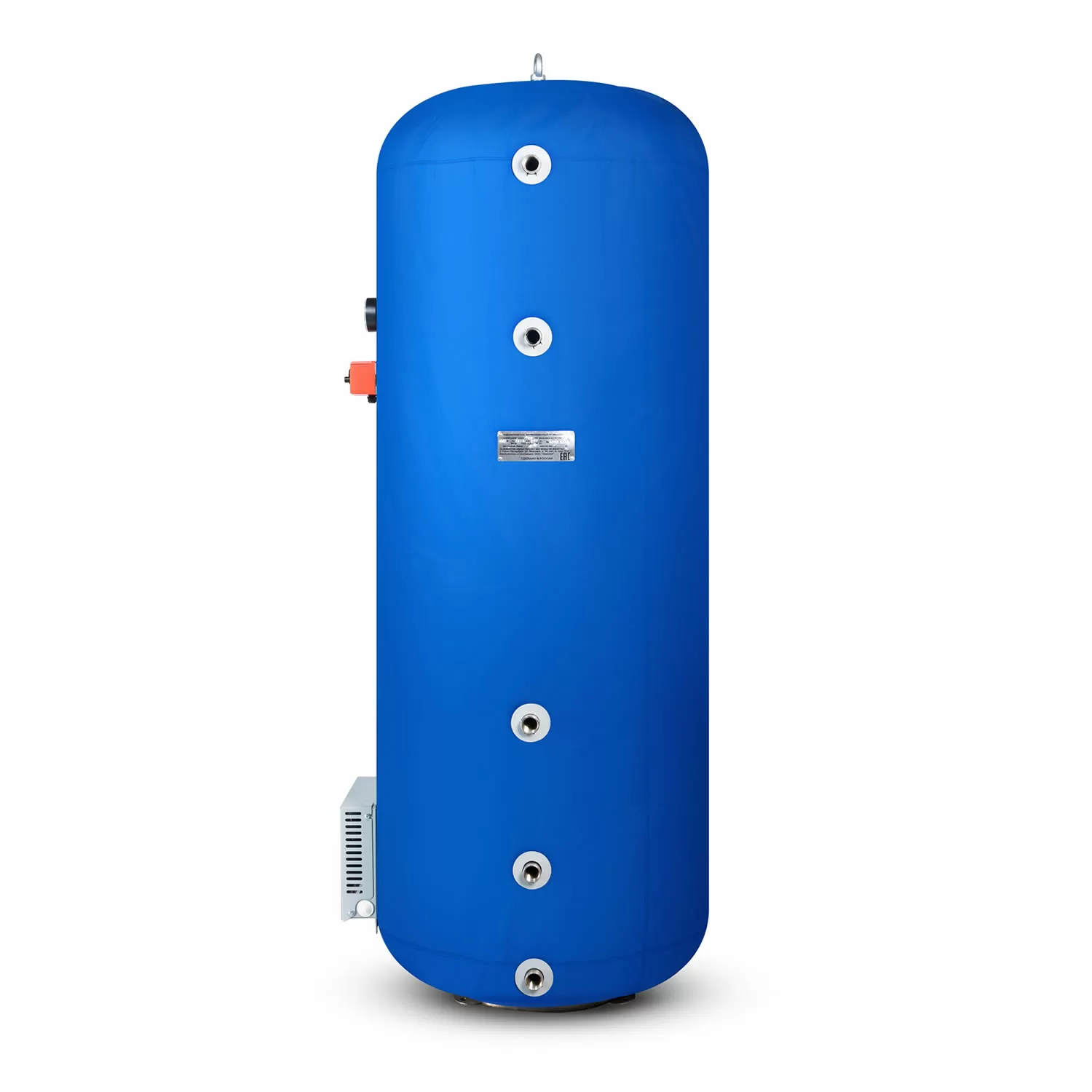

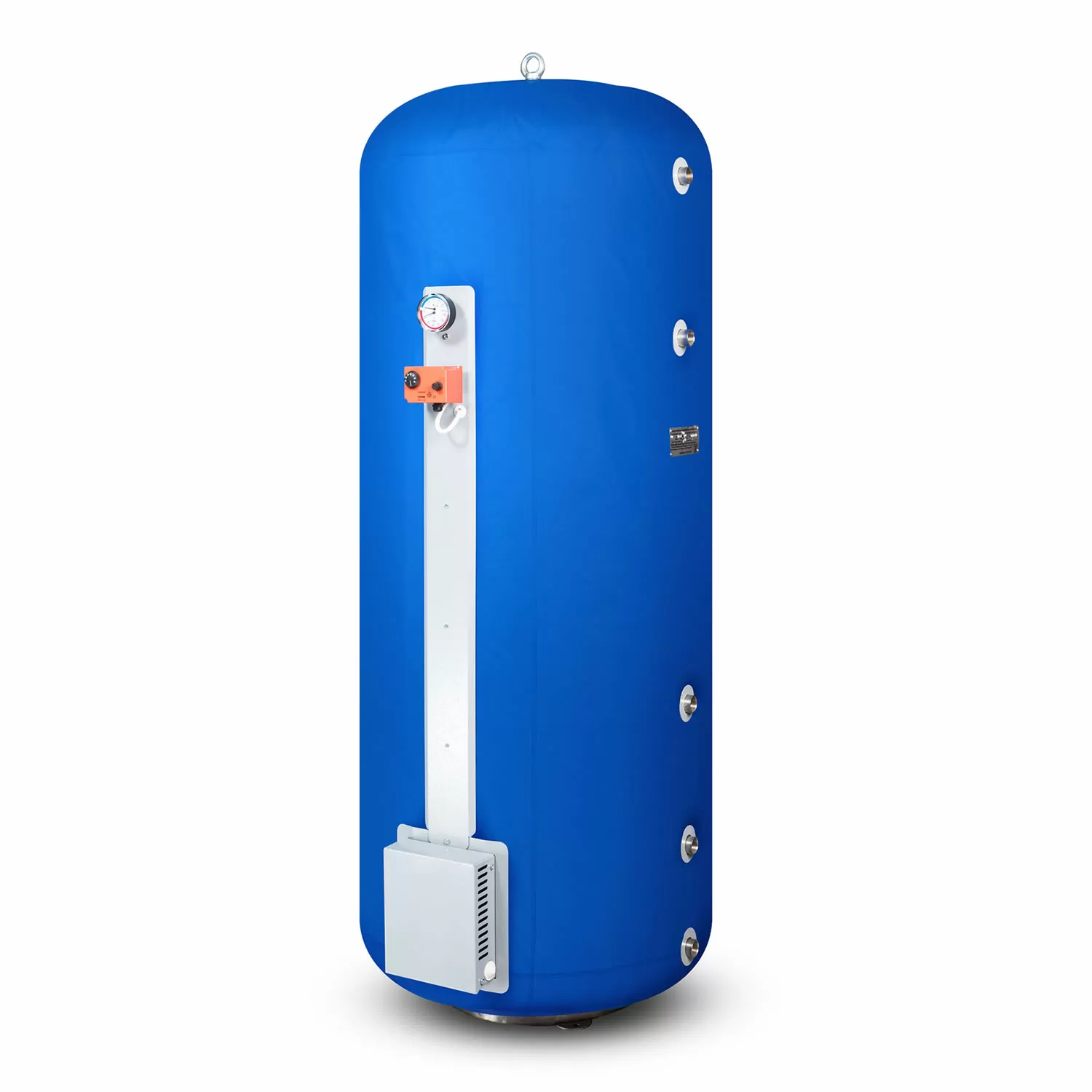

Водонагреватель 9000 литров вертикальный Невский

Name: Водонагреватель 9000 литров вертикальный Невский
Brand: Невский
Price: 1022500 RUB
Availability: InStock

1 022 500 ₽

Промышленный электрический водонагреватель 9000 литров предназначен для горячего водоснабжения жилых и промышленных объектов, больниц, учебных заведений и гостиничных комплексов. Нагрев воды в водонагревателях может производиться, как от встроенных блок - ТЭНов, так и от теплообменника косвенного нагрева.

Корпус емкости водонагревателя 9000 литров и нагревательные элементы изготовлены из нержавеющей стали и рассчитаны на длительный срок эксплуатации. При применении водонагревателя для нагрева воды для технологических нужд производства корпус может быть изготовлен из углеродистой стали. Снаружи емкость изолирована высококачественной теплоизоляцией, сверху защищена полимерной пленкой.

Водонагреватель вертикальный 9000 л. легко обеспечивает пиковые расходы системы горячего водоснабжения и может применяться совместно с другими источниками горячего водоснабжения в качестве основного или резервного. Теплообменник косвенного нагрева бойлера может быть выполнен, как в виде внешнего пластинчатого теплообменника, так и в виде встроенного змеевика из нержавеющей стали, теплоноситель в который подается от системы отопления здания.

Гарантия производителя 12 месяцев

Декларация соответствия Таможенного союза

Артикул

АВП-НВ-9000

добавить к сравнению

Углеродистая сталь (S235JR / СТ.3)

9000 л.

Нержавеющая сталь (AISI 304)

9000 л.

Оборудование	Объем (литр.)	ТЭНы (кВт)	Шкаф (кВт)	Теплообм. (кВт)	Комплект арматуры	Положение	Нержавеющая сталь, (руб.)	Углеродная сталь, (руб.)
Теплоаккумулятор	9000				-		2 116 000	1 022 500	Заказать
Теплоаккумулятор	500				-		297 100	166 700	Заказать
Теплоаккумулятор	750				-		310 100	174 900	Заказать
Теплоаккумулятор	1000				-		386 700	184 000	Заказать
Теплоаккумулятор	1500				-		588 400	256 900	Заказать
Теплоаккумулятор	2000				-		653 700	329 000	Заказать
Теплоаккумулятор	2500				-		703 700	408 100	Заказать
Теплоаккумулятор	3000				-		887 700	450 700	Заказать
Теплоаккумулятор	4000				-		1 073 100	516 400	Заказать
Теплоаккумулятор	5000				-		1 175 600	582 100	Заказать
Теплоаккумулятор	6000				-		1 410 700	710 100	Заказать
Теплоаккумулятор	7000				-		1 645 800	831 300	Заказать
Теплоаккумулятор	8000				-		1 880 900	933 800	Заказать
Теплоаккумулятор	10000				-		2 351 100	1 116 700	Заказать

Другие объёмы

Преимущества

Нержавеющий блок-ТЭН

Нержавеющие блок-ТЭНы из нержавеющей стали AISI316L, установленные в латунную или стальную гайку, не подвержены коррозии, уплотняются фторопластовой прокладкой.

Крепление ТЭНов на общей гайке

Блок-ТЭНы состоят из 3-х ТЭНов, впаянных в общую латунную гайку. Блок-ТЭНы, в отличие от ТЭНов на фланце удобны в эксплуатации и техническом обслуживании

Качественная теплоизоляция

Чем толще слой теплоизоляции водонагревателя, тем быстрее будет нагреваться вода и медленнее остывать, будет затрачиваться меньшее количество электроэнергии для нагрева воды.

Защита от перегрузок

Автоматические выключатели предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного управления участками электрических цепей.

Защита от перегрева

Водонагреватель снабжен термоограничителем, который отключает электронагреватель по достижении предельной температуры воды, что позволяет избежать ее перегрева.

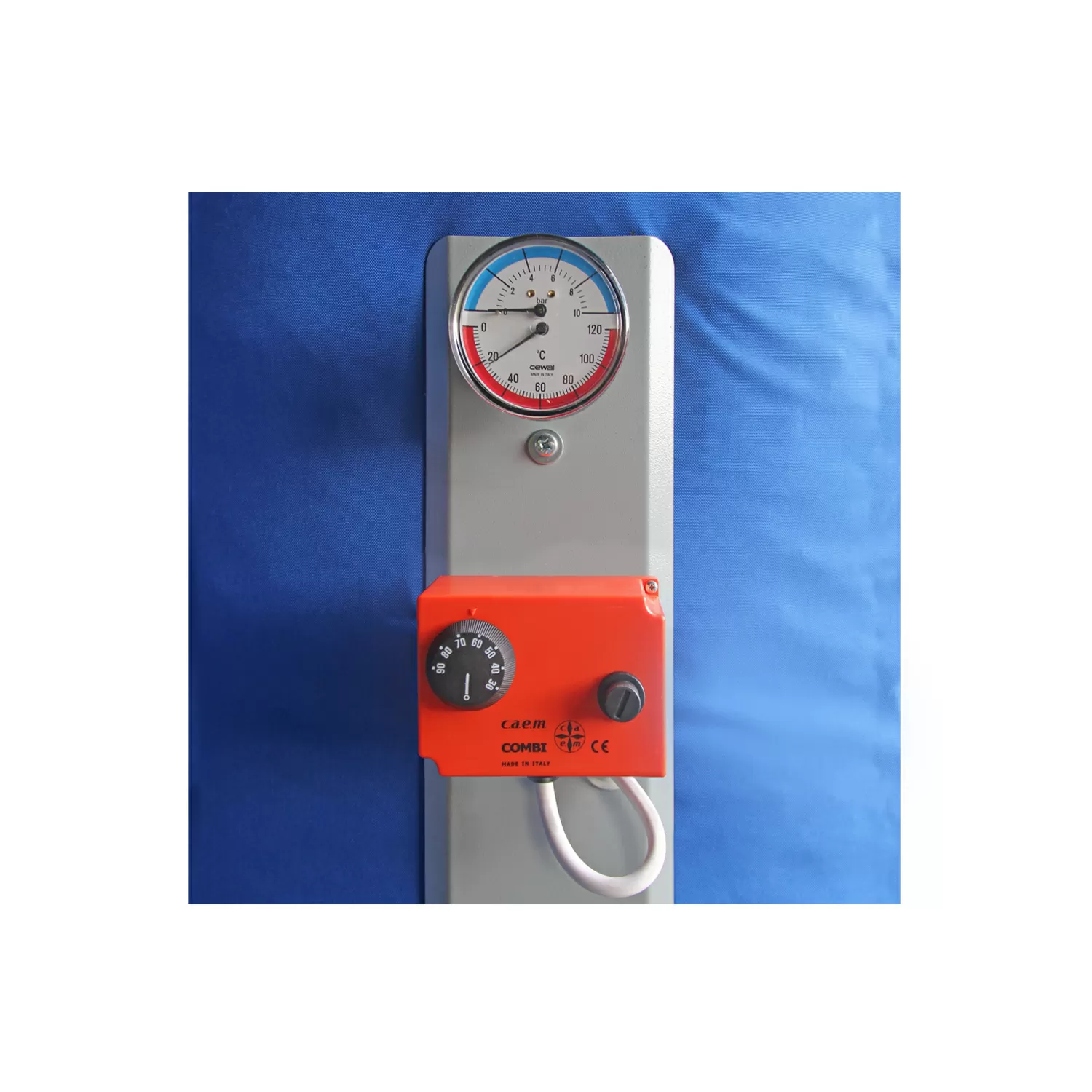

Механический терморегулятор

Терморегулятор применяется для ограничения температуры воды в водонагревателе.

Манометр

Манометр позволяет контролировать давление в водонагревателе.

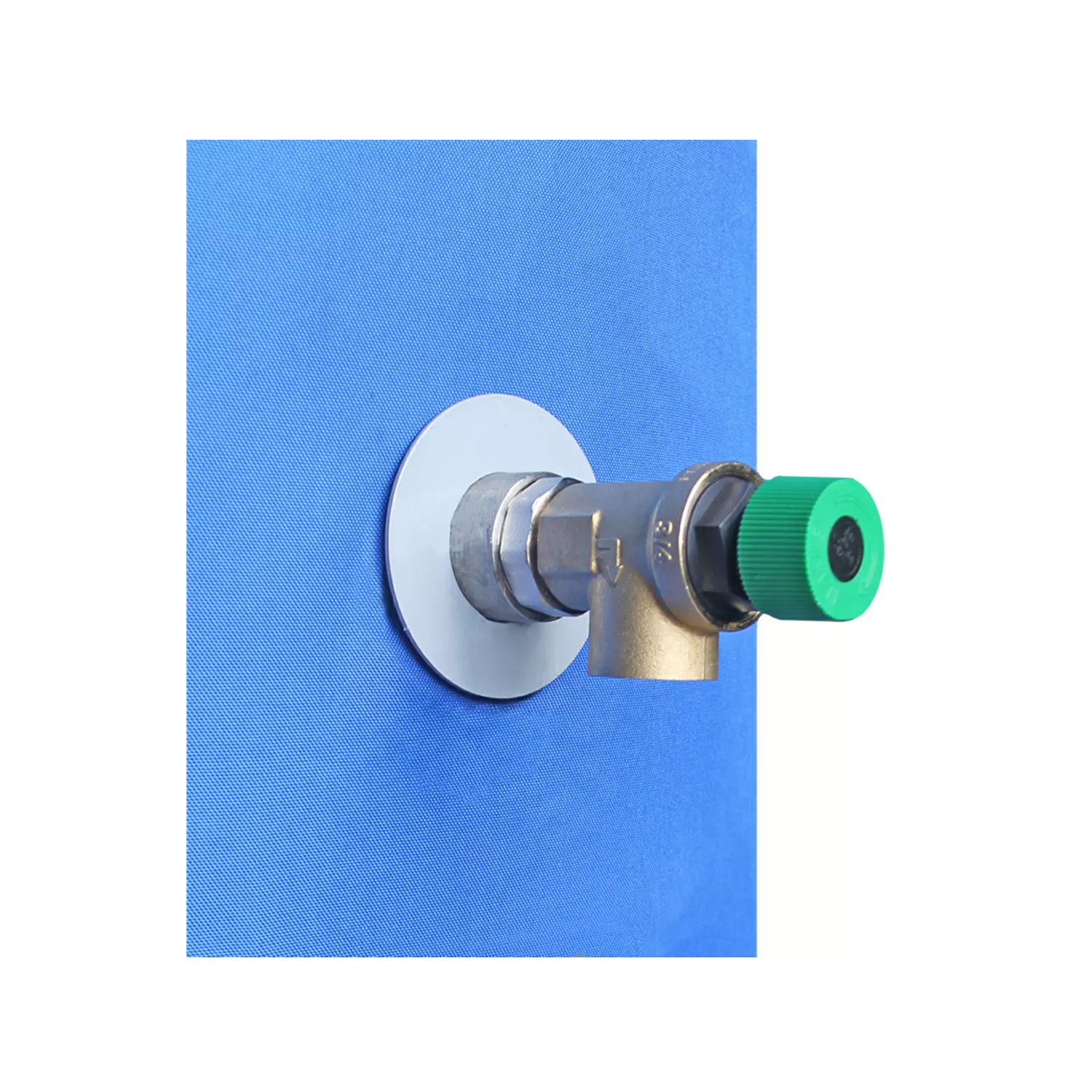

Предохранительный клапан

Предохранительный клапан предназначен для автоматического сброса давления сверх допустимого, путем выпуска рабочей среды в атмосферу.

Экологичность

Электрические водонагреватели безопаснее чем твердотопливные или жидкотопливные, не выделяют дыма и угарного газа, не требуют чистки.

Технические характеристики

ХАРАКТЕРИСТИКИ	ПОКАЗАТЕЛИ	ЕДИНИЦЫ ИЗМЕРЕНИЯ
Артикул	АВП-НВ-9000
Ёмкость (±5%)	9000	литр
Материал бака	AISI 304 / S235JR (ст.3)
Диаметр бака D	1800	мм
Внешний диаметр B	2160	мм
Высота H	3970	мм
Масса водонагревателя	1800	кг
Объем в упаковке	12	м³
Толщина теплоизоляции	100	мм
Допустимое давление	0,6	МПа
Рекомендуемая электрическая мощность встроенных ТЭНов (опция)	75	кВт
Время нагрева при рекомендуемой мощности от +5 до +65ºС ΔT=60ºC	8,3	час
Максимальная электрическая мощность встроенных ТЭНов	300	кВт
Пределы настройки термостата (±5)	от +30 до + 85	ºС
Номинальное напряжение для блок ТЭНов (±10%)	400	В
Рекомендуемая мощность внешнего/внутреннего теплообменника (опция)	360	кВт
Патрубки холодной / горячей воды. вн. резьба	2	дюймы
Сливной патрубок вн. резьба	1 ¼	дюймы
Патрубок под предохранительный клапан вн. резьба	1 ¼	дюймы
Гайка под гильзу терморегулятора / термоманометра вн. резьба	1/2	дюймы
Патрубок рециркуляции вн. резьба (опция)	1 ¼	дюймы
Количество гаек под блок-ТЭН G 1½" стандартная комплектация	6	шт.

Устройство

Габариты

Варианты обвязки водонагревателя

Конструкция водонагревателя накопительного типа с нагревом только от блоков электротэнов применяется на объектах, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период.

На оболочке ТЭНа отсутствует напряжение, поэтому их можно эксплуатировать при непосредственном контакте с нагреваемой средой. Наиболее удобные в эксплуатации - это блок-ТЭНы. Они состоят из 3х ТЭНов, впаянных в общую латунную гайку. Такое крепление значительно надежнее и удобнее фланцевого соединения. Для нагрева теплоносителя в электрокотлах блок-ТЭНов может быть несколько. Мощность водонагревателя при этом является суммарной мощностью всех элементов. Внутри бака водонагревателя размещаются один или несколько ТЭНов.

Мощность регулируется ступенчато, включением одного или нескольких групп ТЭНовых нагревателей. Пользователь при необходимости может принудительно задать максимальную мощность, в пределах которой водонагреватель может динамически менять потребление. Блок управления в зависимости от настройки терморегулятора и температуры воды в водонагревателе производит включение или выключение контакторов нагревательных групп блок – ТЭНов, позволяет регулировать мощность нагрева и отключает нагреватели при возникновении аварийных ситуаций.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Шкаф автоматики и управления	6. Терморегулятор с термоограничителем 7. Слив с предохранительно клапана. 8. Вентиль слива. 9. Слив

При использовании данной схемы обвязки, во встроенный теплообменник - змеевик подается вода из системы отопления. Регулирование температуры воды в водонагревателе осуществляется электромагнитным клапаном по сигналу от терморегулятора. Такая конструкция применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.

По своей структуре теплообменник-змеевик представляет собой свернутую по определенному профилю трубу. Чаще всего подобные изделия производятся в форме спирали. Одной из модификаций являются устройства, в которых спиралью сворачивается несколько параллельно расположенных трубок. Элемент помещается в емкость, заполненную рабочей средой. Нагревание теплоносителя осуществляется за счет его непрерывного или периодического протока через систему. Конструкция погружного теплообменника может дополняться перемешивающими устройствами. Применение таких устройств обеспечивает увеличение эффективности работы прибора.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Терморегулятор с термоограничителем	6. Теплообменник трубчатый встроенный. 7. Электромагнитный клапан 8. Вентиль слива. 9. Предохранительный клапан

Данная комплектация водонагревателя применяется для объектов, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период. Комбинированные водонагреватели содержат теплообменник и работают от систем отопления и от сети электропитания. Применение такой конструкции увеличивает скорость нагрева воды и сокращает затраты.

Комбинированные водонагреватели, так же как и водонагреватели косвенного нагрева, бывают со спиралевидным встроенным, либо с выносным пластинчатым теплообменником. Конструкция такого водонагревателя позволяет в тёплое время года получать горячую воду с использованием только электричества, а когда в работу включён отопительный котёл, нагрев воды происходит за счёт его нагретого теплоносителя. В случае необходимости быстрого нагрева большого количества воды могут быть задействованы оба типа нагрева.

КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником
1. Подвод холодной воды. 2. Подвод циркуляционной воды. 3. Отвод горячей воды. 4. Впуск воздуха при опорожнении. 5. Шкаф автоматики и управления	6. Терморегулятор с термоограничителем 7. Теплообменник трубчатый встроенный. 8. Электромагнитный клапан 9. Вентиль слива. 10. Предохранительный клапан
