Назначение и принцип работы циркуляционного насоса в системе отопления

По принципу подачи системы отопления делят на два типа: с естественной и принудительной циркуляцией. Самотечные системы имеют ряд серьезных недостатков и применяются относительно редко. Отопление с принудительной циркуляцией получило наибольшее распространение: такие системы монтируют на объектах любой площади и назначения. Самым важным элементом системы с принудительной циркуляцией является насос, который заставляет теплоноситель двигаться. Рассмотрим, как работает циркулярный насос, его конструкцию и функции агрегата.

Конструкция циркуляционных насосов

В качестве циркуляционных чаще всего применяют два типа агрегатов: вихревые и центробежные. Принцип работы циркулярного насоса вихревого типа основан на создании потока путем завихрений теплоносителя лопастями рабочего колеса. Агрегаты могут создавать значительный напор при небольшой подаче, просты в обслуживании и ремонте. Ограничивает применение оборудования невысокий КПД. Для вихревых агрегатов он составляет около 50%.

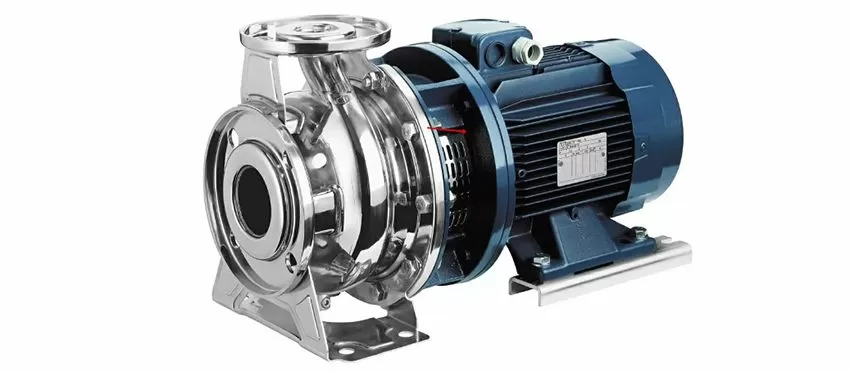

Центробежные насосы разгоняют теплоноситель от центра к краю рабочей камеры, откуда он попадает в спиральный отвод, а затем, под действием центробежной силы, в напорную магистраль. КПД таких агрегатов может составлять до 95%.

Центробежные насосы рекомендуется применять в системах отопления на базе энергооборудования «Невский».

Различают два типа циркуляционных насосов:

• С «мокрым» ротором. Конструкция агрегатов отличается отсутствием уплотнителей по всей длине вращающегося вала, герметично отделена только электрическая часть. Перекачиваемая среда выполняет функции охлаждения и смазки. К преимуществам насосов с «мокрым» ротором относят низкую стоимость, отсутствие необходимости проводить частое техническое обслуживание, малошумную работу. К недостаткам — сниженный КПД и чувствительность к чистоте теплоносителя.
• С «сухим» ротором. Отличительная особенность такого оборудования — герметичная изоляция вала уплотнителями. Ротор насоса не контактирует с перекачиваемой средой. Насосы с «сухим» ротором имеют большой КПД, агрегаты можно ремонтировать без отсоединения от трубопровода. К недостаткам относят высокий уровень шума и необходимость регулярной замены уплотнителя.

Циркуляционные насосы с «мокрым» ротором применяют в небольших системах отопления с маломощными котлами. Агрегаты с «сухим» ротором устанавливают на промышленных объектах и в коммунальном хозяйстве.

Как работает циркуляционный насос для системы отопления

Назначение агрегатов в системе отопления — обеспечивать движение по контуру «котел — линия подачи — отопительные приборы — обратная линия — котел». За счет работы циркулярного насоса осуществляется постоянная циркуляция теплоносителя в системе.

Кроме того, агрегаты с частотно-регулируемыми блоками управления позволяют регулировать температуру воздуха в помещении путем изменения подачи теплоносителя. Регулирование может осуществляться:

• по напору;
• давлению;
• нескольким величинам.

Циркуляционные насосы также позволяют задавать «экономный режим» с минимальной циркуляцией по часам, дням недели и месяцам.

Таким образом, агрегаты обеспечивают циркуляцию теплоносителя в системе отопления. Модели с регулируемой производительностью и напором позволяют регулировать температуру воздуха в помещении с обратной связью с одним или несколькими параметрами. При этом возможно применять котлы более простой конструкции, снизить расходы на отопление, упростить требования к прокладке отопительных коммуникаций.
