Преимущества автоматической защиты котлов отопления

Одно из главных требований к котлам — максимальная автономия и безопасность. Автоматика современных агрегатов управляет режимами работы, циркуляцией и температурой теплоносителя, а также обеспечивает защиту от некорректных и аварийных режимов работы. Рассмотрим подробнее устройство и функции автоматической защиты котла отопления на электрической энергии.

Функции автоматической защиты котла

Котлы отопления работают при значительных температурах, высоком давлении. Соответственно, защита агрегатов должна:

• Обеспечивать отключение нагревательных элементов при недопустимом нагреве теплоносителя. Перегрев возможен при выходе из строя термостата, прекращении циркуляции, поломках вентиля на линии обратного тока теплоносителя. Защита должна реагировать вне зависимости от причин.
• Обеспечивать сброс давления при превышении его значений до недопустимых величин. Повышение давления внутри тепловых агрегатов может привести к взрыву. Защита от такого режима — обязательное требование к любым отопительным котлам.

Оборудование на электрической энергии также необходимо защищать от коротких замыканий, перегрузок, обрыва фазы, замыканий на корпус согласно требованиям ПУЭ.

Реализация

Итак, автоматическая защита котла нужна для предотвращения некорректных режимов работы и аварий, связанных с повышением давления внутри агрегата, температуры теплоносителя, а также неполадками электрической части.

Для исключения перегрева тепловые агрегаты комплектуют:

• Реле потока и уровня. Датчик потока предотвращает запуск нагревательных элементов при отсутствии поступления теплоносителя. Это исключает перегрев при остановке циркуляции. Реле уровня отключает ТЭНы при падении уровня теплоносителя. Датчики предотвращают избыточный нагрев при утечках.
• Термостатом и термоограничителем. Регулятор поддерживает заданный температурный режим. Для аварийной защиты предусмотрен датчик, который мгновенно выключает нагревательные элементы при превышении температуры теплоносителя критического значения.

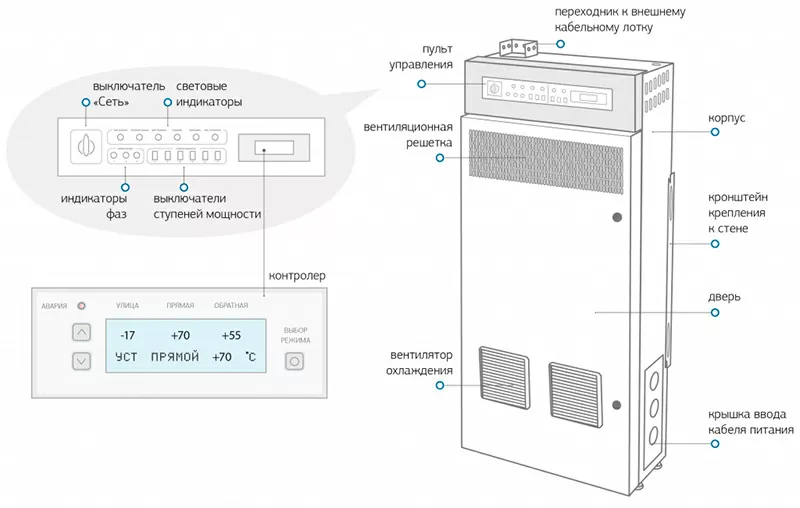

Для отключения при превышении давления внутри электрических котлов отопления «Невский» с автоматической защитой предусмотрена трехступенчатая система контроля. На панели управления размещен манометр. Прибор позволяет собственнику или оператору получать данные о величине давления. Для автоматического отключения предназначены предохранительный клапан и датчик критического давления. Задача первого — экстренный сброс давления путем выпуска теплоносителя в окружающую среду. Датчик максимального давления отключает тепловой агрегат при достижении порогового давления (5 атм — для агрегатов с рабочим давлением 4 атм).

Защита от перегрузок, перегрева, коротких замыканий, утечек тока на корпус, обрыва фаз реализуется схемой управления с автоматическими выключателями, УЗО, электронным блоком. Устройства отключают напряжение при возникновении любого из этих режимов.

Вспомогательный элемент защиты агрегатов — теплоизоляция. Покрытие защищает от ожогов при прикосновении к перегретому корпусу, предотвращает расплавление полимерных элементов.

Проверка автоматической защиты котлов осуществляется при пуске-наладке. Функциональность системы безопасности тестируется в соответствующем режиме, при необходимости параметры срабатывания подстраивают.

Преимущества автоматической защиты котла

Защита тепловых агрегатов «Невский» практически исключает аварии. Система позволяет:

• Существенно увеличить уровень безопасности. Защита котлов — многоступенчатая, от некорректного режима защищают несколько датчиков и устройств.
• Исключить постоянный контроль котлов. Система безопасности котлов позволяет обойтись без постоянного присутствия персонала или собственника. Для контроля работы агрегатов достаточно периодически заходить в котельную.

Компания «Невский» предлагает бытовые, универсальные и промышленные электрические котлы с надежной системой защиты. Подробную информацию про оборудование вы можете получить по телефону 8 800 100-24-65.
