Основные неисправности контакторов котлов отопления и способы их устранения
![]()
Нагревательные элементы электрических котлов потребляют значительные токи до 150–400 А и более. Для коммутации цепей ступеней мощности применяют специальные электроаппараты — контакторы. Устройства обеспечивают практически мгновенное гашение дуги, безопасное включение и отключение групп ТЭНов.
Эксперты компании «Невский» расскажут об основных неисправностях контакторов котлов отопления и способах их устранения.
Конструкция контакторов

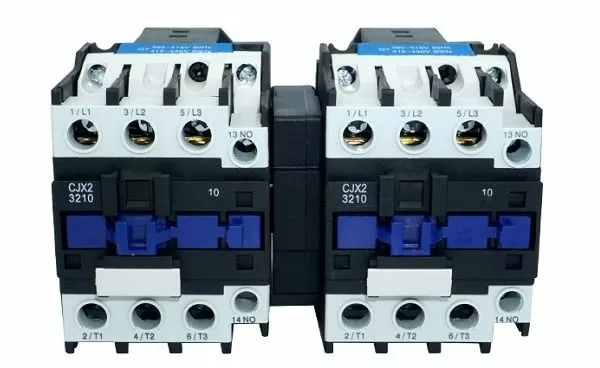

Контакторы состоят из корпуса, клемм, электромагнитной катушки, силовых и вспомогательных контактов. Сердечник электромагнита разделен на две части: подвижную и неподвижную. Первая часть механически связана с контактной группой.
При подаче напряжения на катушку подвижная часть сердечника притягивается к неподвижной, контакты аппарата замыкаются или размыкаются (в зависимости от их типа: замыкающие или размыкающие). Положение контактов сохраняется до тех пор, пока на катушку подается напряжение, а при его снятии контактные группы возвращаются в первоначальное состояние.
Для гашения электрической дуги при коммутациях в аппаратах используют дугогасительные камеры с магнитным дутьем и дугогасительные решетки. Для уменьшения износа контактов от искр, сопровождающих горение дуги при переключении, используют резистивно-емкостные цепочки.
Неисправности контакторов
Основные неисправности контакторов связаны с подвижной частью магнитопровода или с контактными группами. Рассмотрим наиболее часто встречающиеся поломки.
Признаки неисправности коммутационных аппаратов электрического котла характеризуют следующие признаки:
- При работающем котле не подается напряжение на ТЭНы, при этом горят индикаторы «Ступени мощности» и нет сообщения об аварии.
- Горит индикатор «Неисправность контактора».

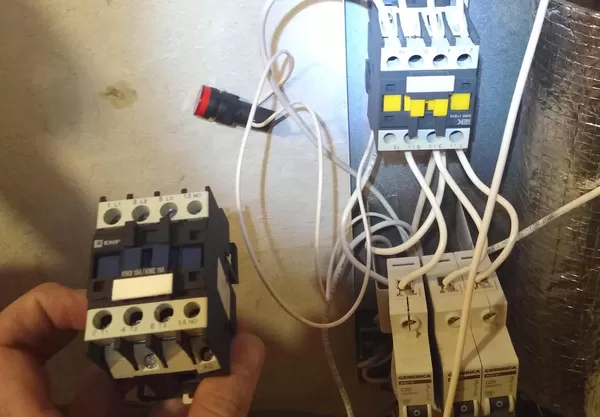

О поломке контактора также свидетельствует нетипичный шум при включенном котле. В этом случае необходимо провести диагностику электроаппарата.
Наиболее часто встречаются следующие поломки:
|
Поломка
|
Причина
|
Устранение
|
|
При подаче на катушку электропитания контактор не включается.
|
- Нет питания в цепи управления.
- Обрыв катушки или несоответствие величины напряжения номинальному значению.

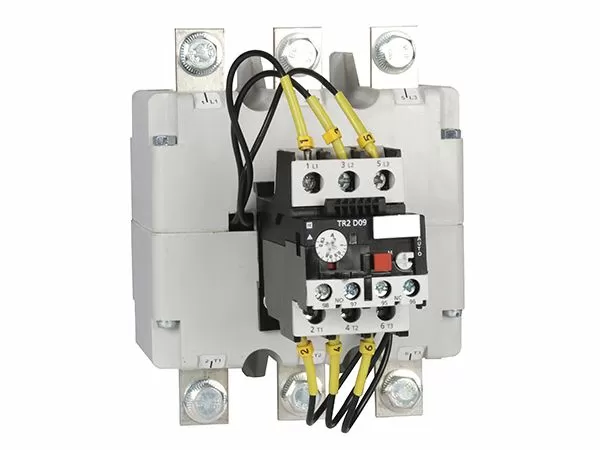

- Отключенное тепловое реле (при наличии).
|
- Проверить цепь управления и подать напряжение.
- Выполнить замену катушки.
- Включить тепловое реле соответствующей кнопкой.
|
|
Шум и вибрации контактора.
|
- Неисправность короткозамкнутого витка.
- Пыль или посторонний предмет в зазоре между подвижной и неподвижной частью сердечника.
- Заменить контактор.
- Очистить зазор магнитопровода.
|
- Заменить контактор.
- Очистить зазор магнитопровода.
|
|
При отключении катушки контакты не размыкаются или не замыкаются.
|
- Остаточное намагничивание частей магнитопровода.
- Заклинивание траверсы.
- Слипание или приваривание контактов.
|
- Произвести замену контактора.
- Отремонтировать механизм траверсы.
- Заменить контактную группу.
|
|
Отсутствие тока через цепь силовых контактов.
|
- Образование оксидной пленки на рабочих частях контактов
- Поломка и износ контактной группы.
- Ослабление зажима или обрыв провода.
|
- Выполнить чистку контактных поверхностей.
- Заменить группу контактов или сам электроаппарат.
- Подтянуть соединение или заменить провод.
|
|
Постоянные отключения электроаппарата защитой.
|
- Обрыв фазы.
- Ток в силовой цепи не соответствует номиналу электроаппарата.
- Перегрузка в силовой цепи.
|
- Восстановить соединение всех трех фаз.
- Заменить контактор на аппарат с соответствующим номинальным током.
- Выявить и устранить причину перегрузки.
|
Контактор — электроаппарат с большим рабочим ресурсом. Стойкость к износу составляет сотни тысяч циклов включений и отключений. Для профилактики поломок коммутационных аппаратов в электрических котлах отопления рекомендуется настроить гистерезис и применять погодозависимое управление. Это существенно сократит количество включений/отключений и сэкономит рабочий ресурс контактора.
Энергооборудование «Невский» комплектуется качественными коммутационными электроаппаратами. Реализована возможность погодозависимого управления и настройки гистерезиса. По вопросам поставки электрокотлов «Невский» звоните по номеру телефона 8 800 100-24-65 или свяжитесь с нами в WhatsApp +7 931 346-88-78.
